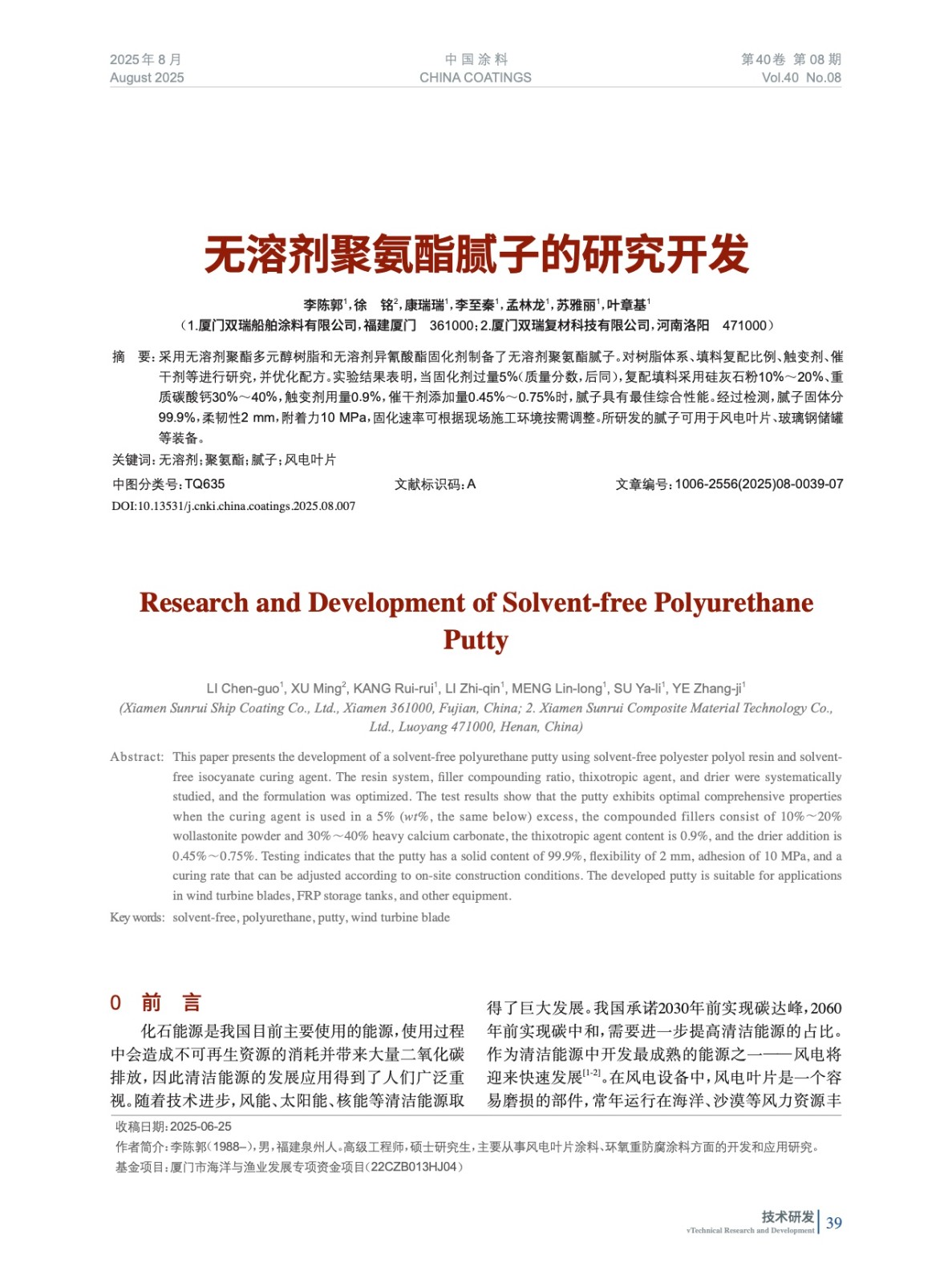

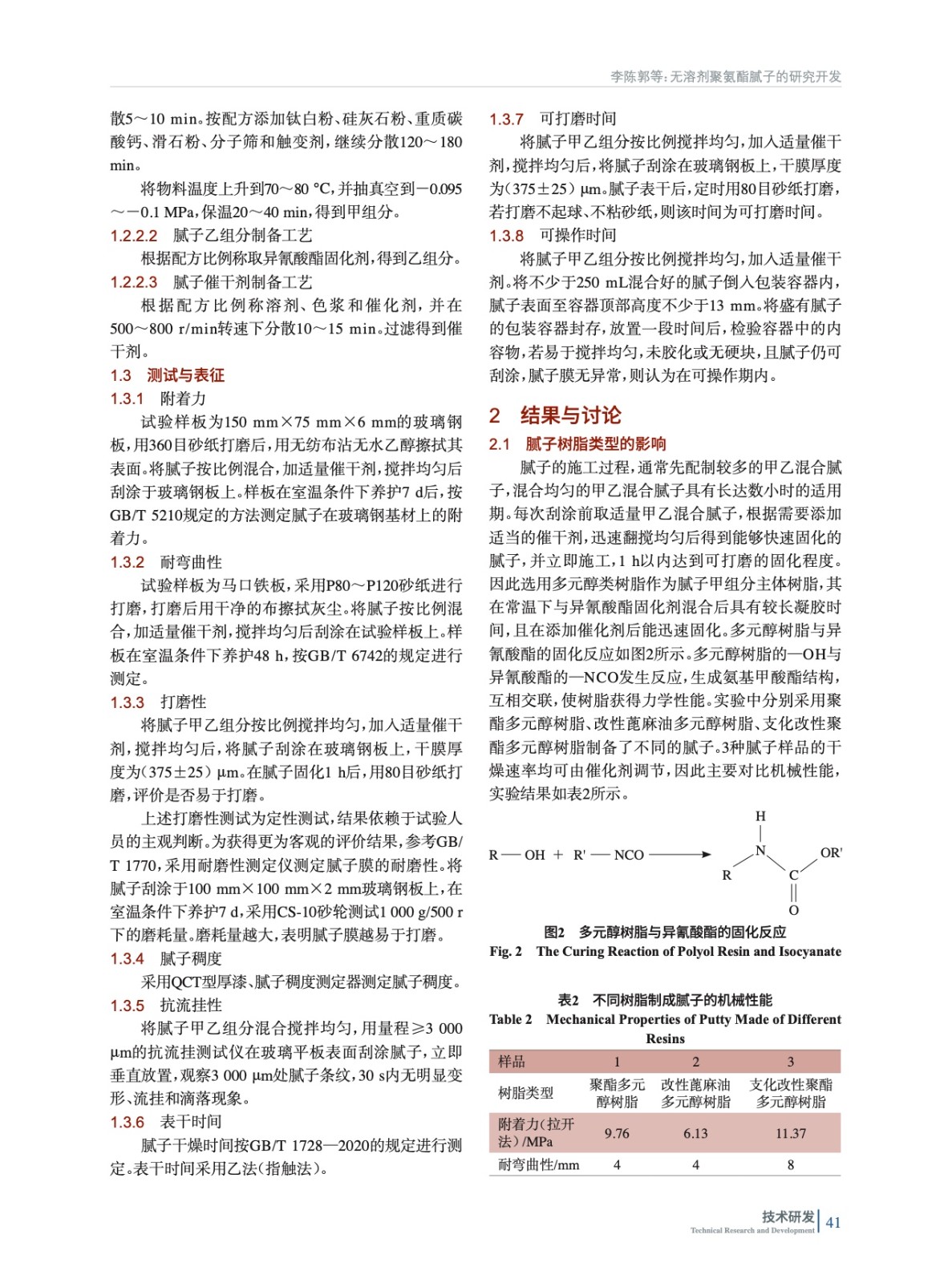

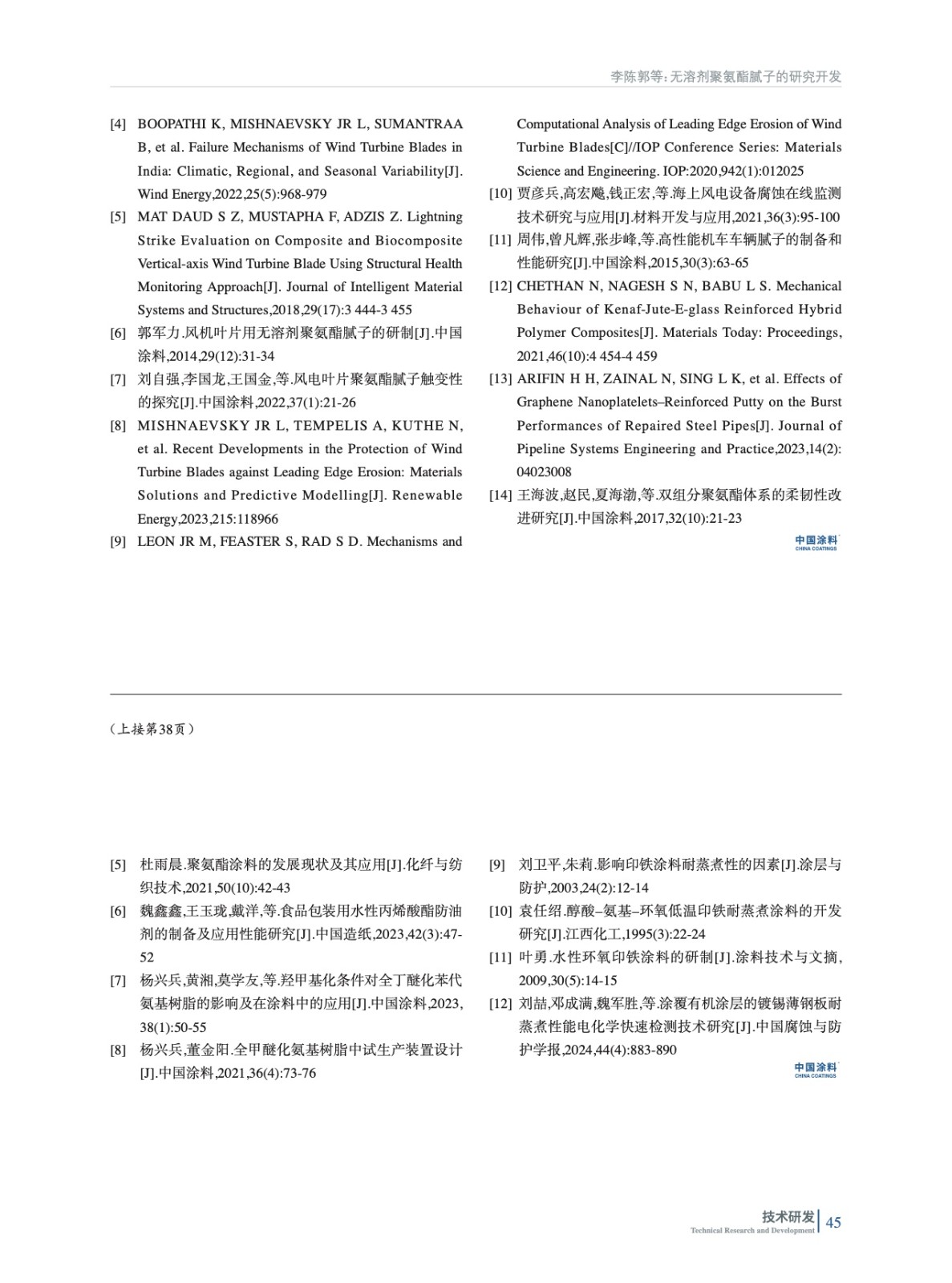

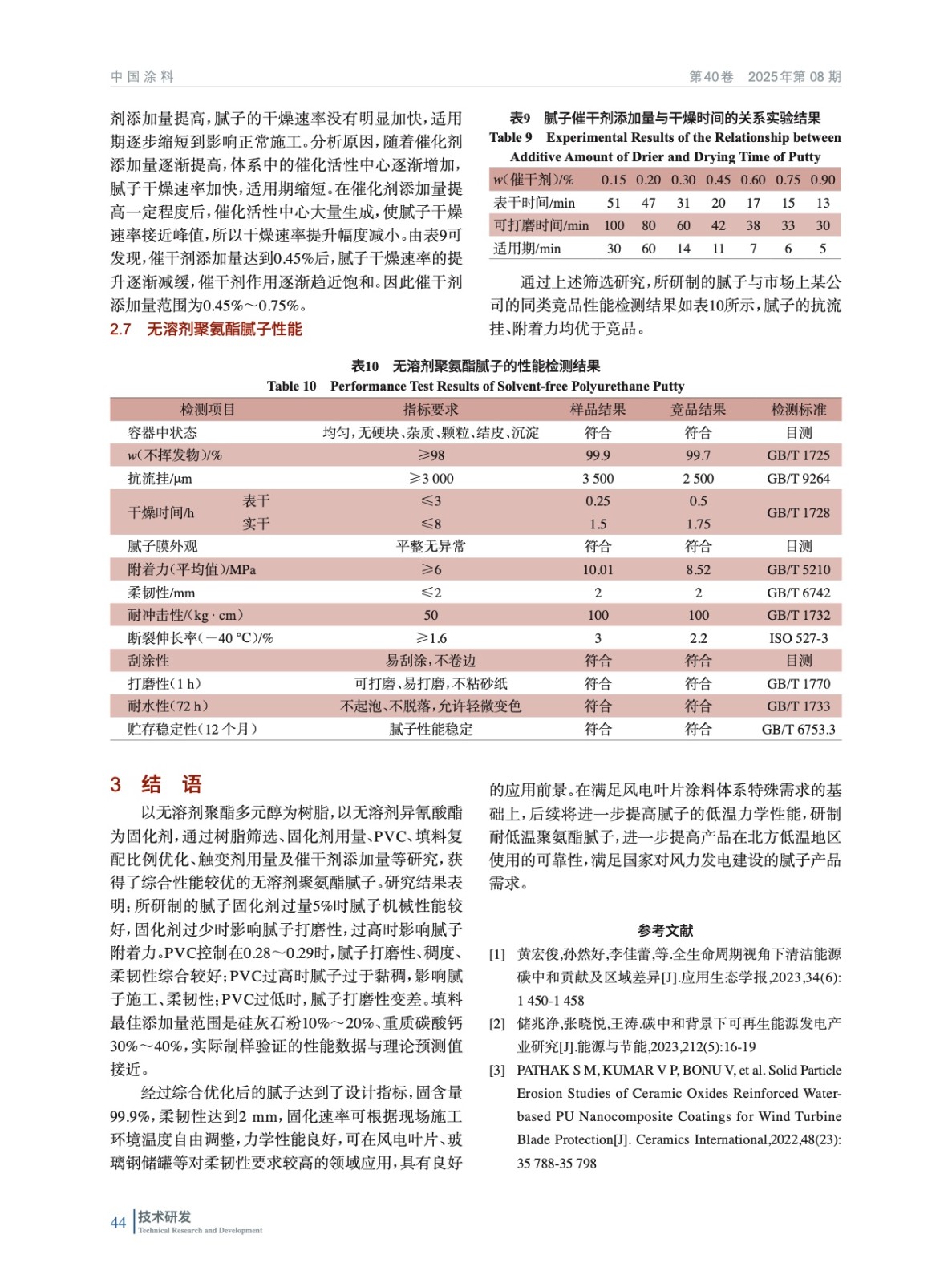

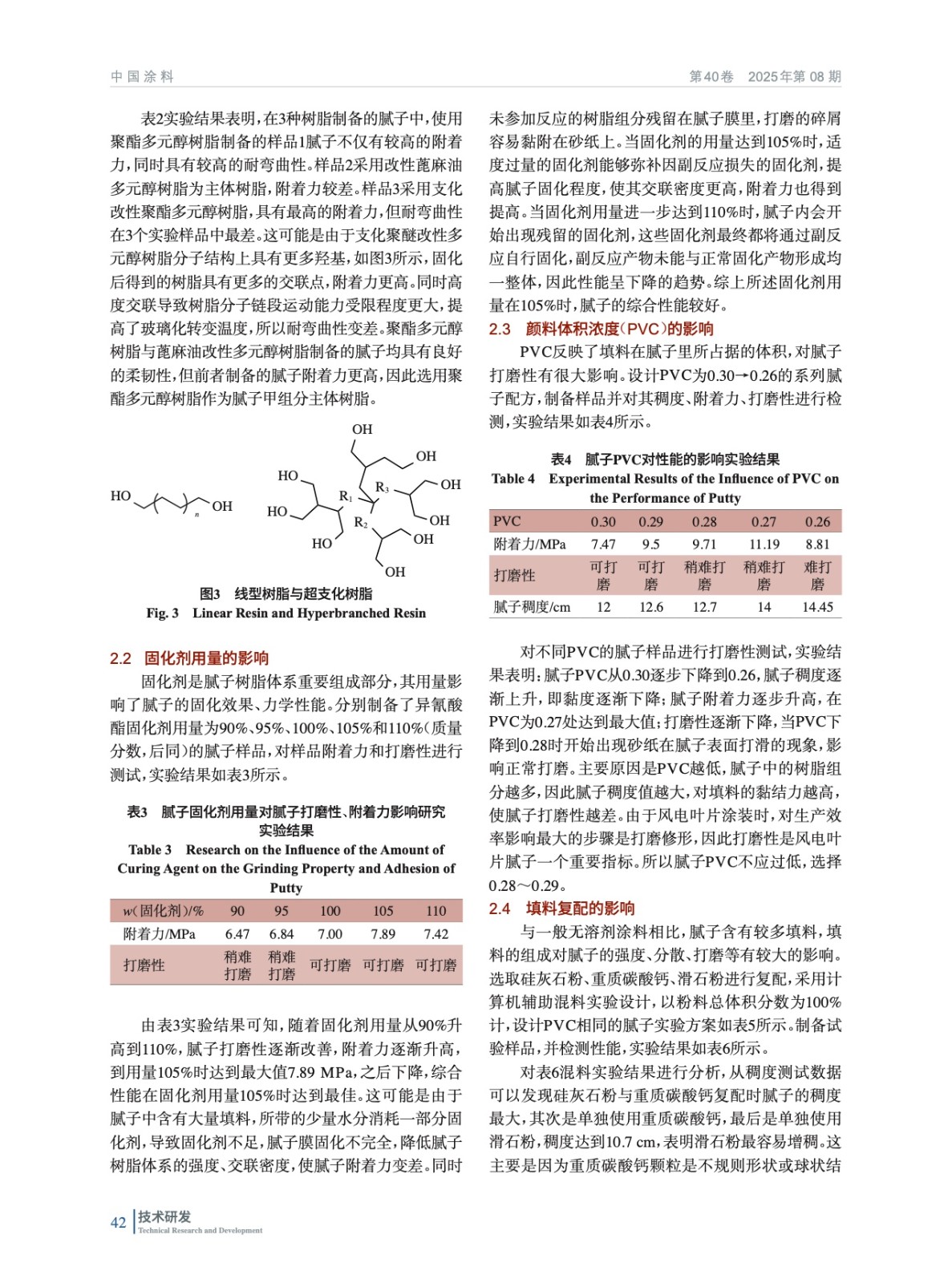

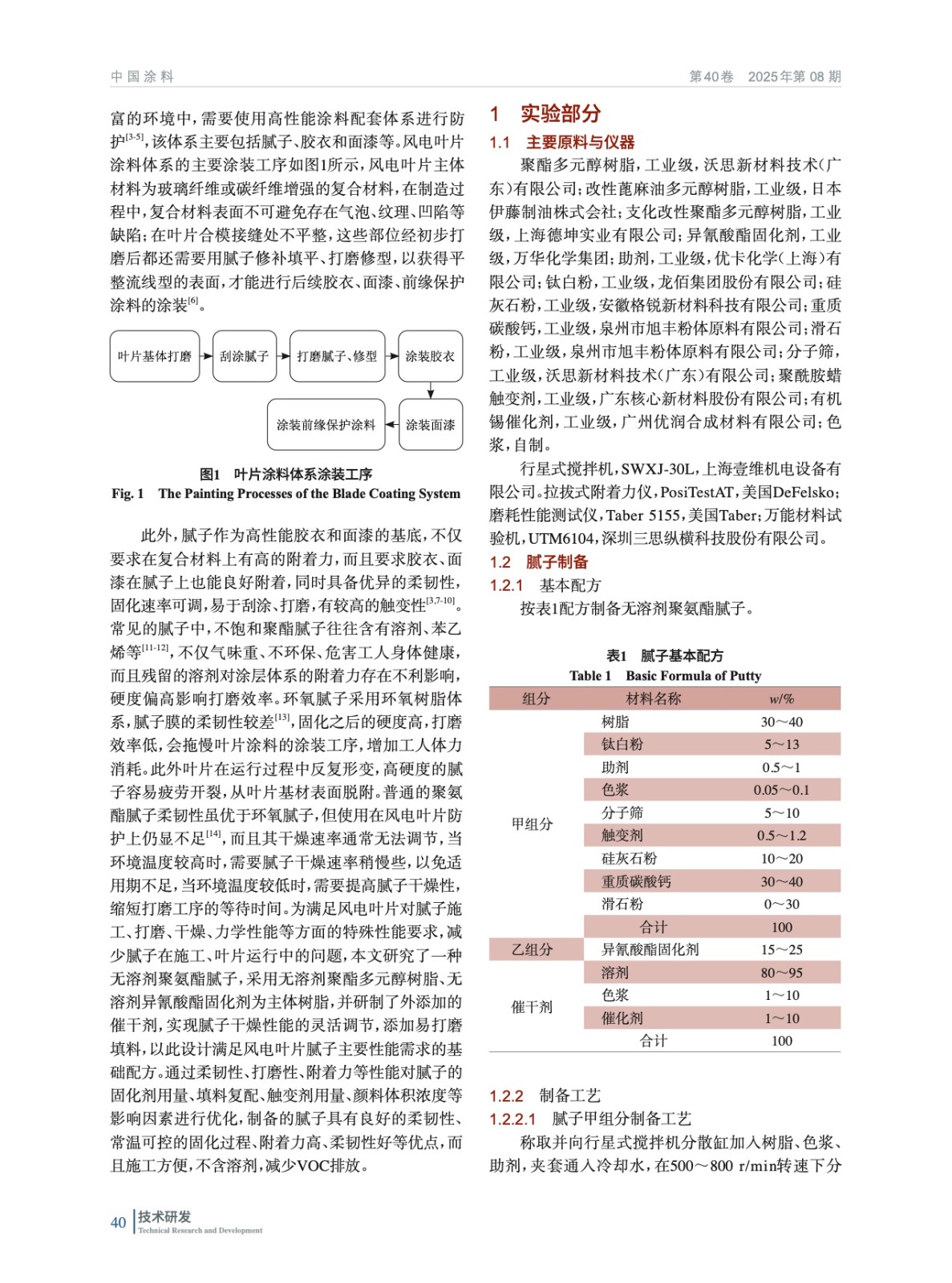

摘要：采用无溶剂聚酯多元醇树脂和无溶剂异氰酸酯固化剂制备了无溶剂聚氨酯腻子。对树脂体系、填料复配比例、触变剂、催干剂等进行研究，并优化配方。实验结果表明，当固化剂过量5%（质量分数，后同），复配填料采用硅灰石粉10%～20%、重质碳酸钙30%～40%，触变剂用量0.9%，催干剂添加量0.45%～0.75%时，腻子具有最佳综合性能。经过检测，腻子固体分99.9%，柔韧性2 mm，附着力10 MPa，固化速率可根据现场施工环境按需调整。所研发的腻子可用于风电叶片、玻璃钢储罐等装备。
