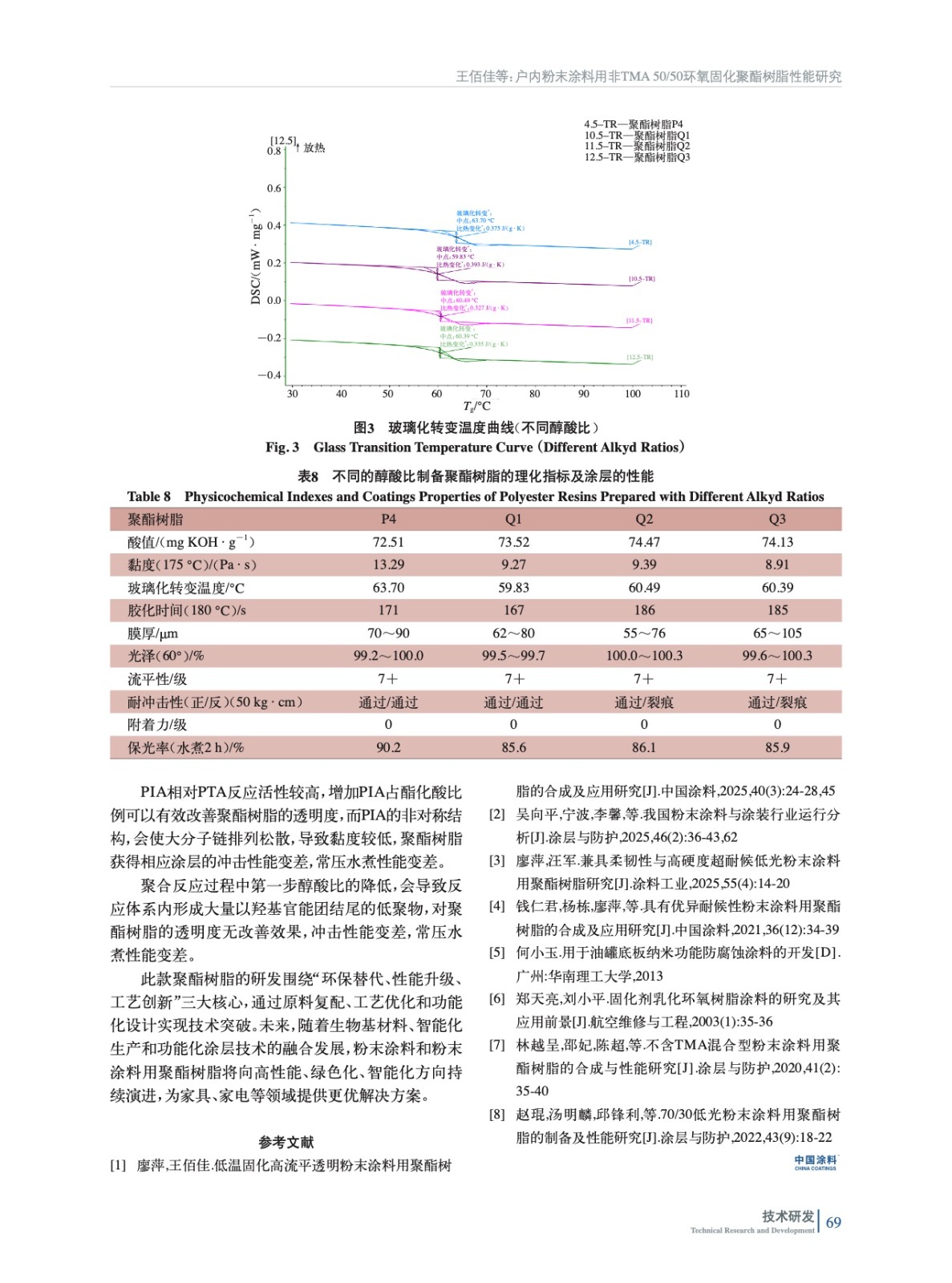

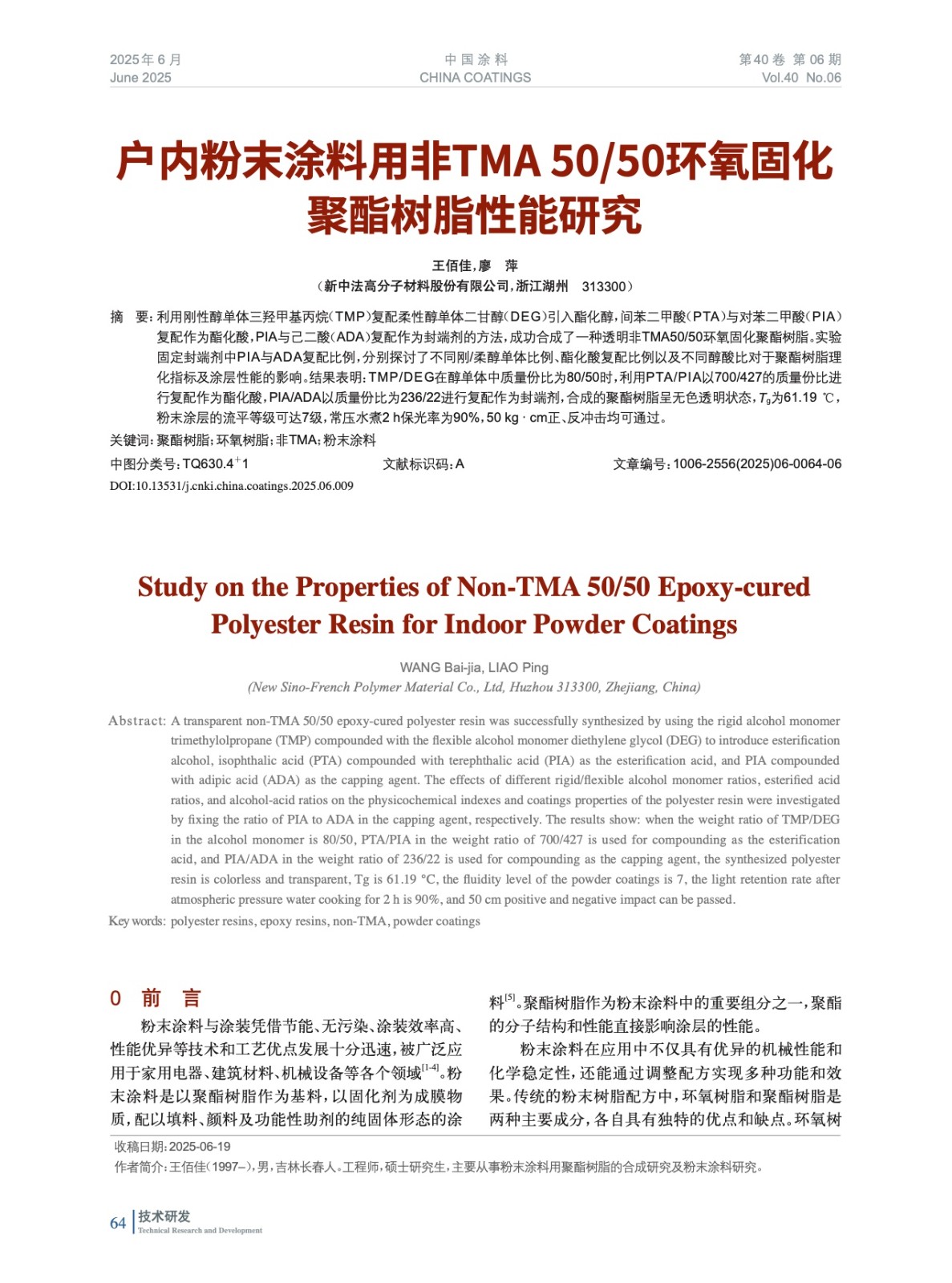

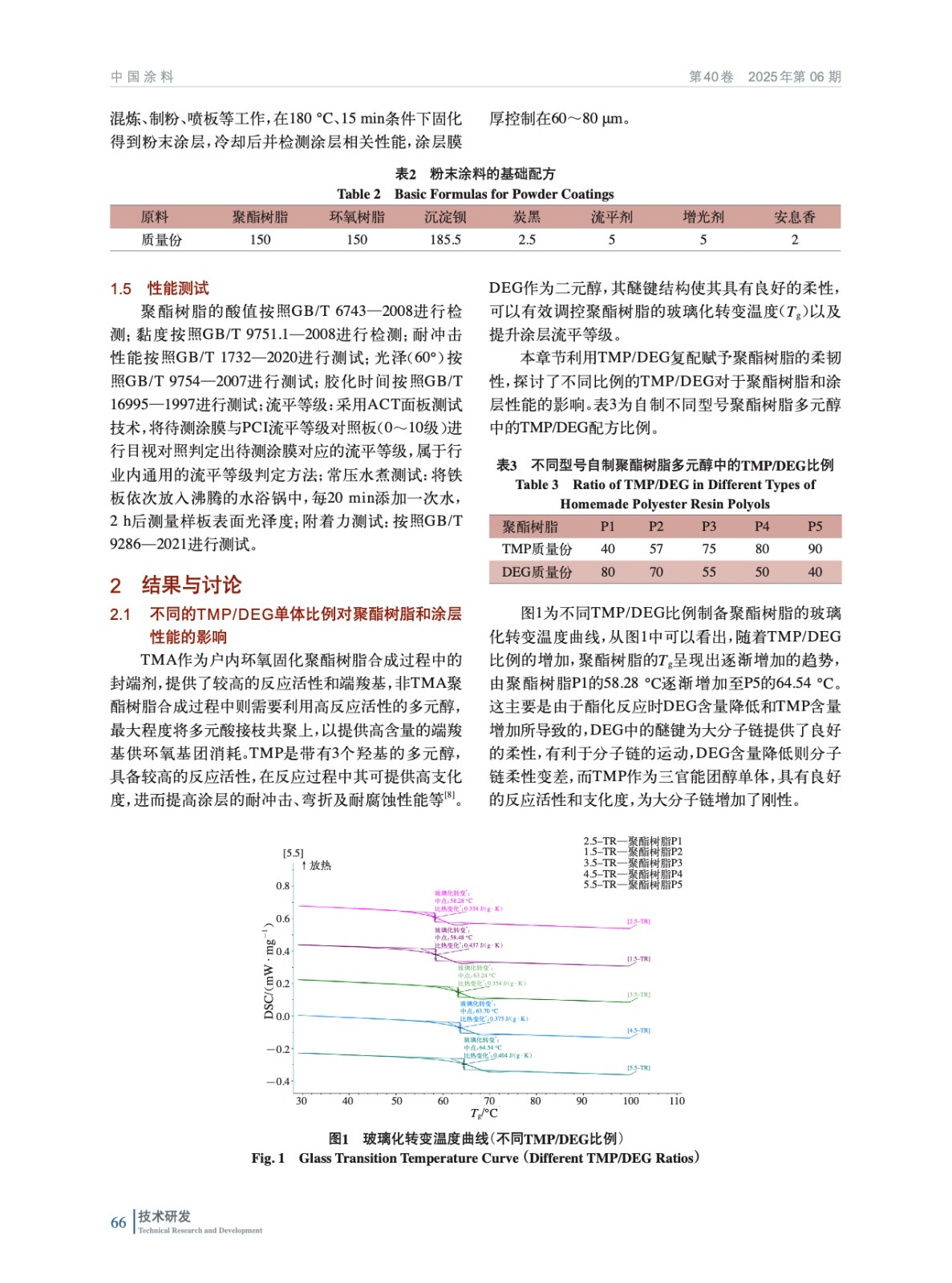

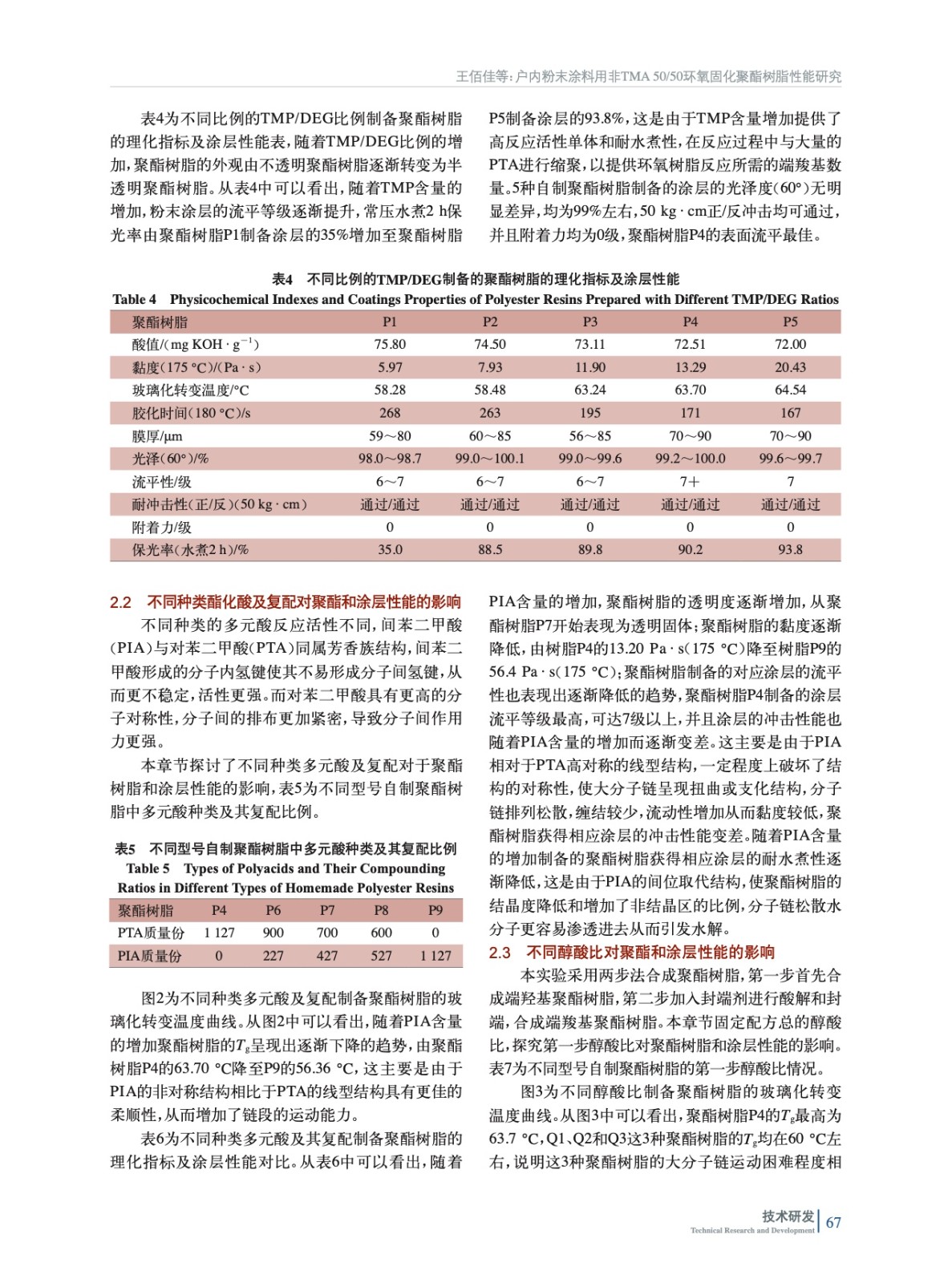

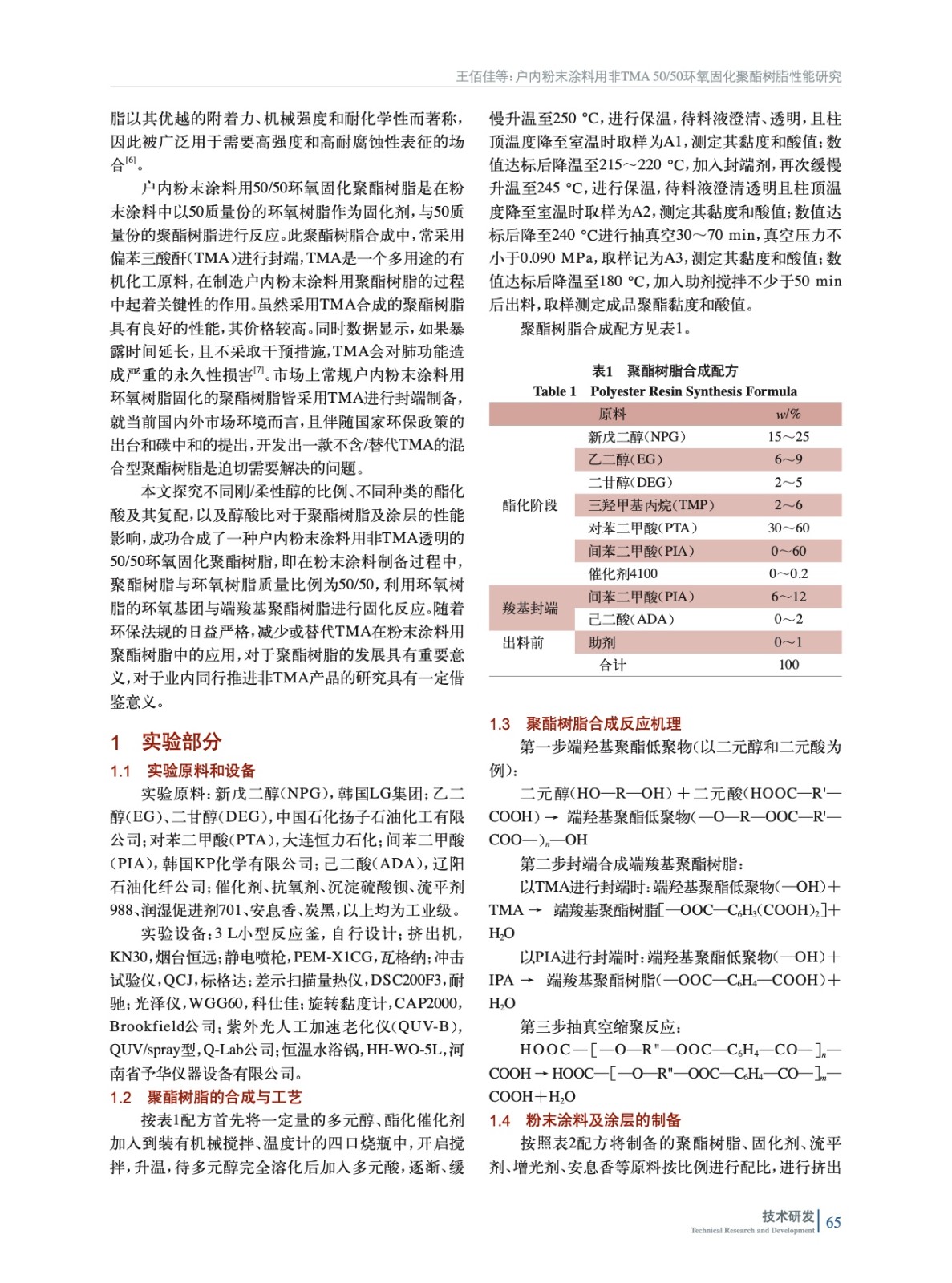

摘要：利用刚性醇单体三羟甲基丙烷（TMP）复配柔性醇单体二甘醇（DEG）引入酯化醇，间苯二甲酸（PTA）与对苯二甲酸（PIA）复配作为酯化酸，PIA与己二酸（ADA）复配作为封端剂的方法，成功合成了一种透明非TMA50/50环氧固化聚酯树脂。实验固定封端剂中PIA与ADA复配比例，分别探讨了不同刚/柔醇单体比例、酯化酸复配比例以及不同醇酸比对于聚酯树脂理化指标及涂层性能的影响。结果表明：TMP/DEG在醇单体中质量份比为80/50时，利用PTA/PIA以700/427的质量份比进行复配作为酯化酸，PIA/ADA以质量份比为236/22进行复配作为封端剂，合成的聚酯树脂呈无色透明状态，Tg为61.19 ℃，粉末涂层的流平等级可达7级，常压水煮2 h保光率为90%，50 kg·cm正、反冲击均可通过。
