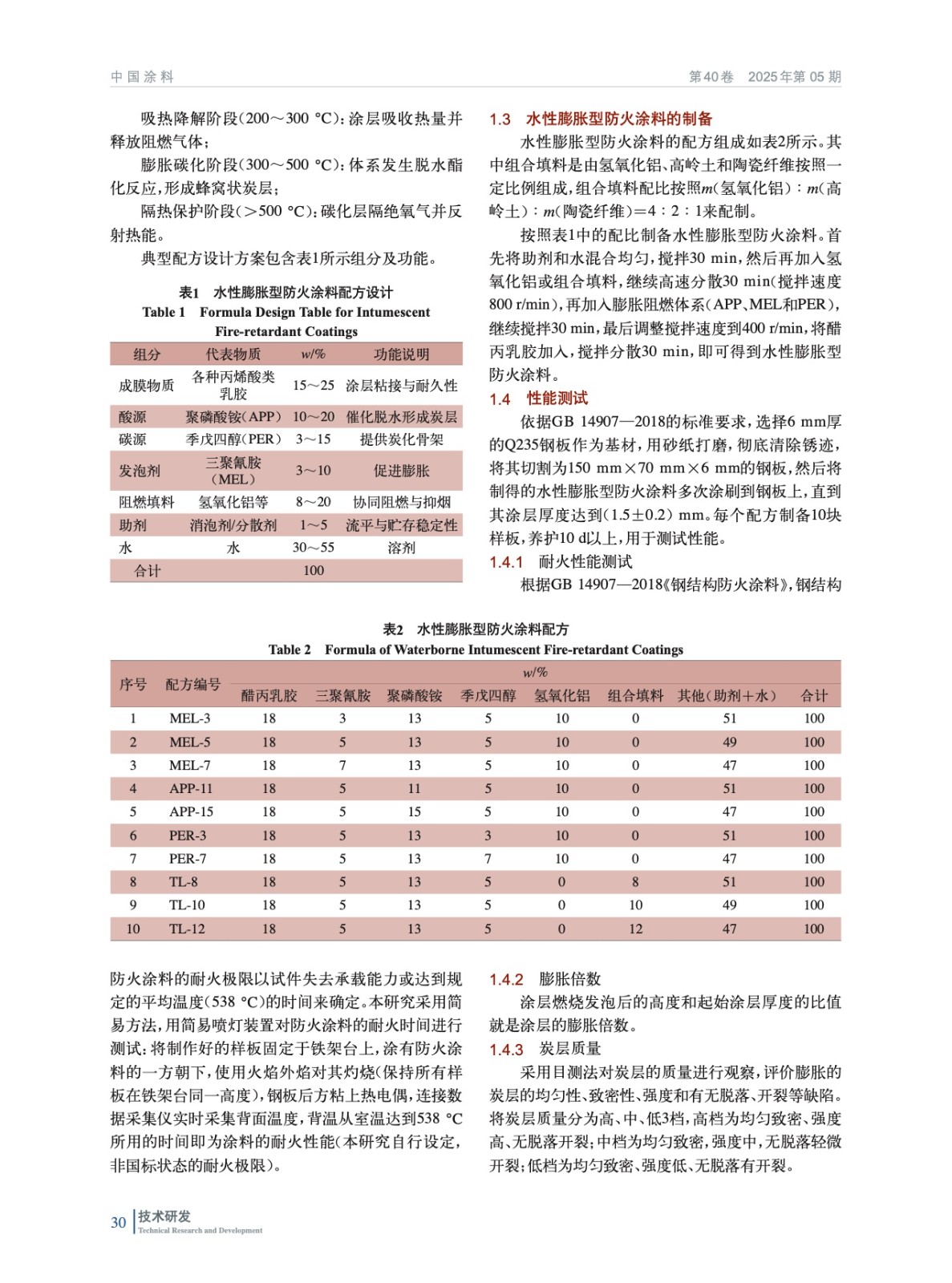

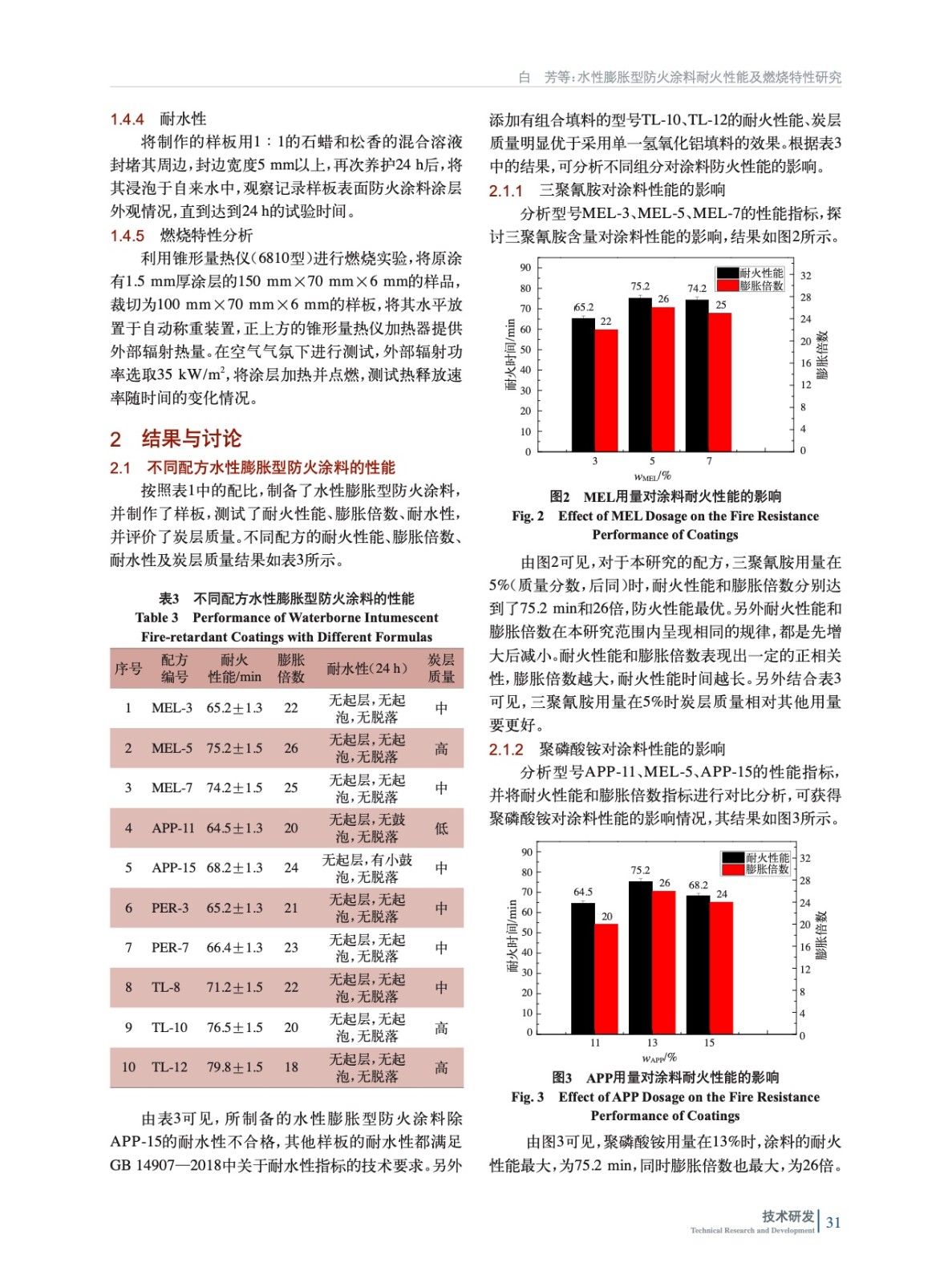

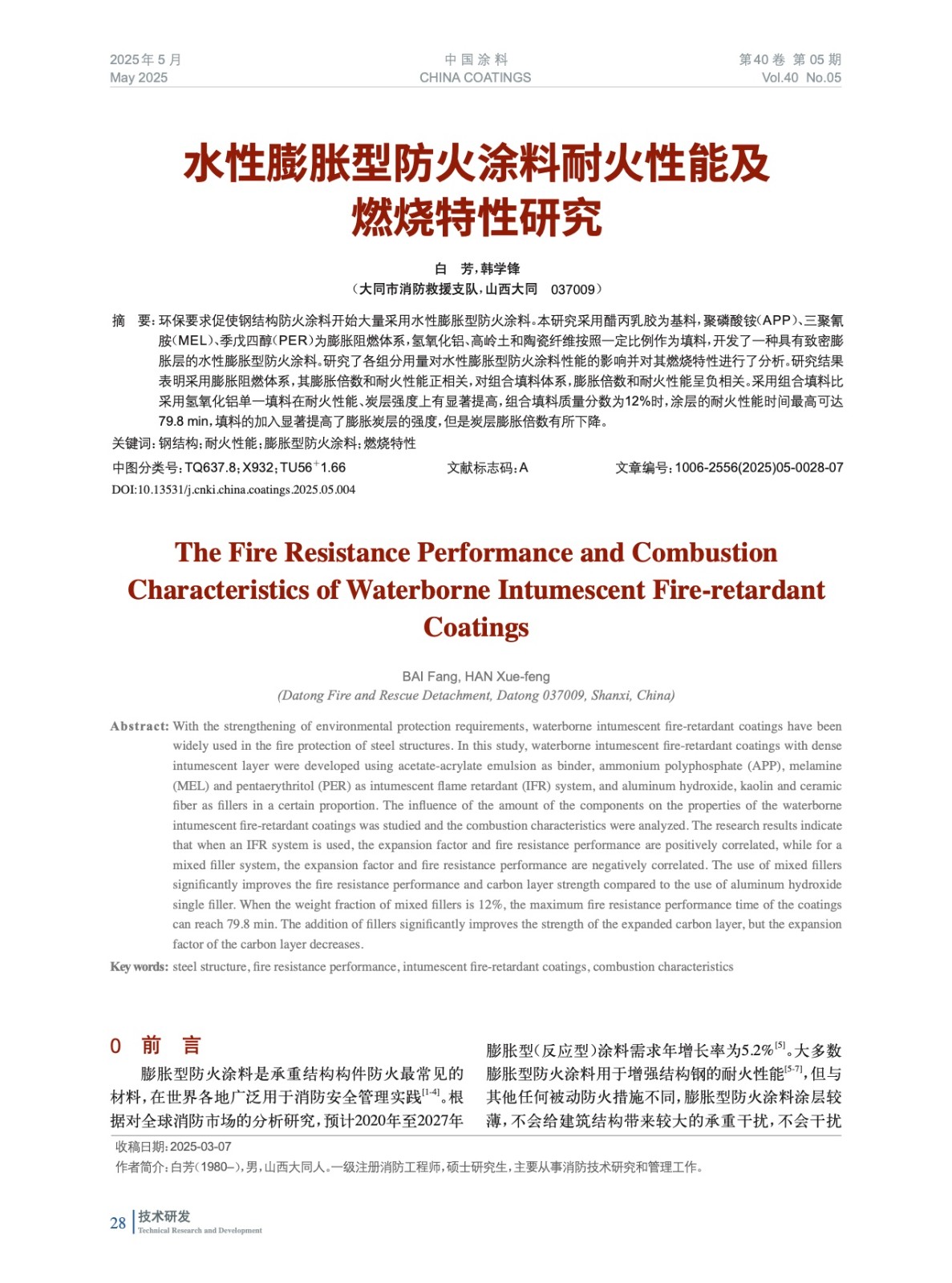

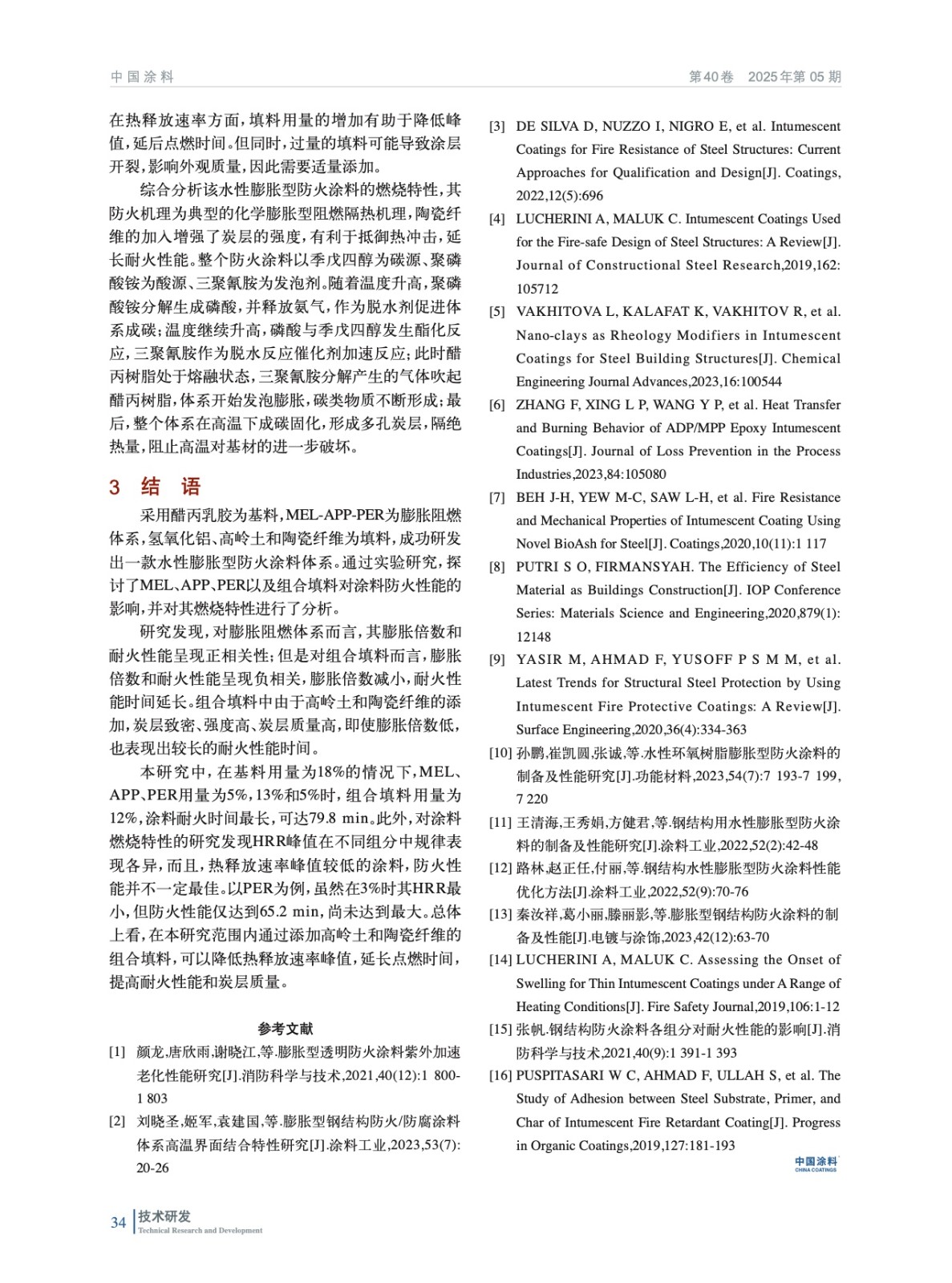

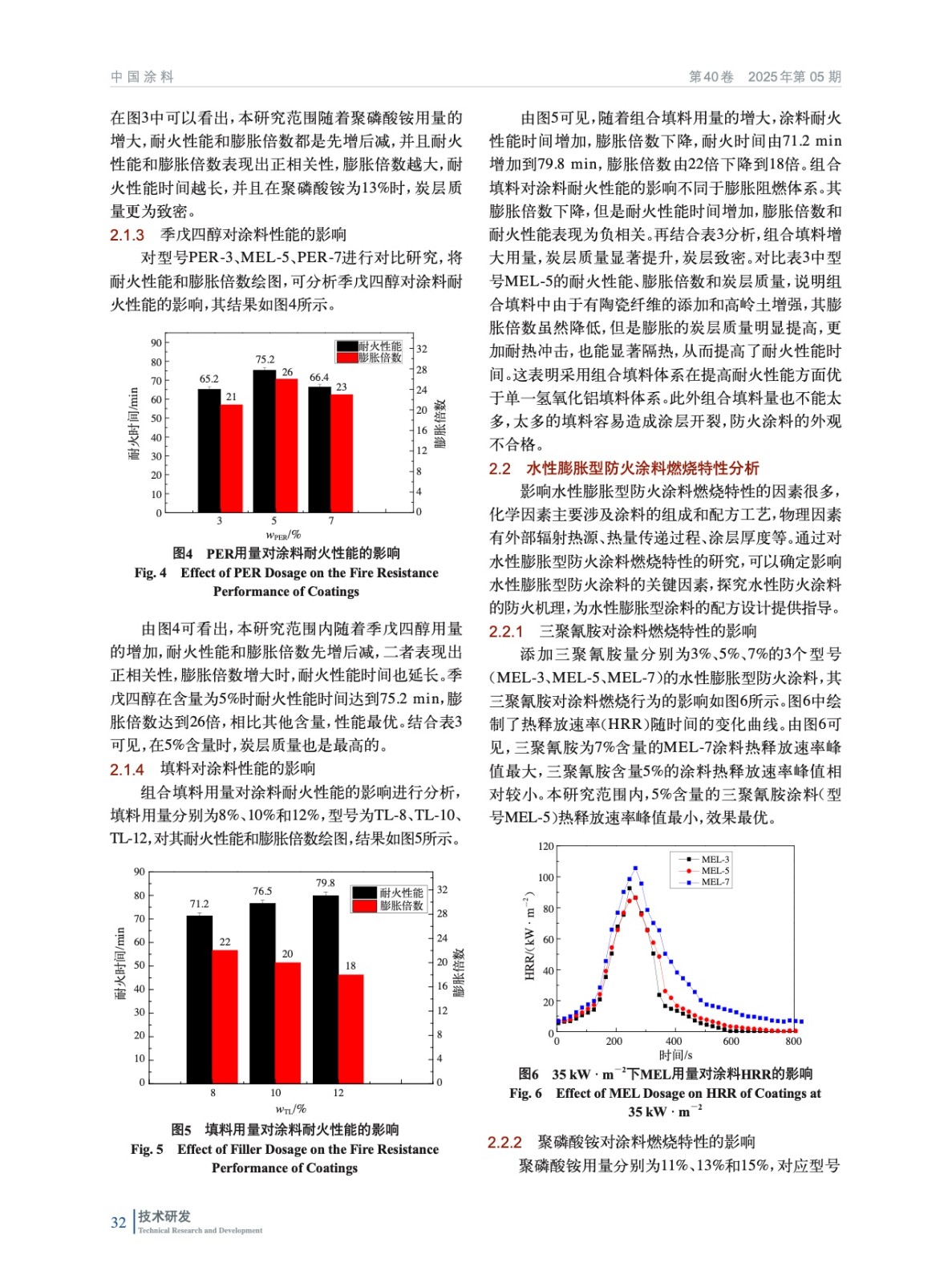

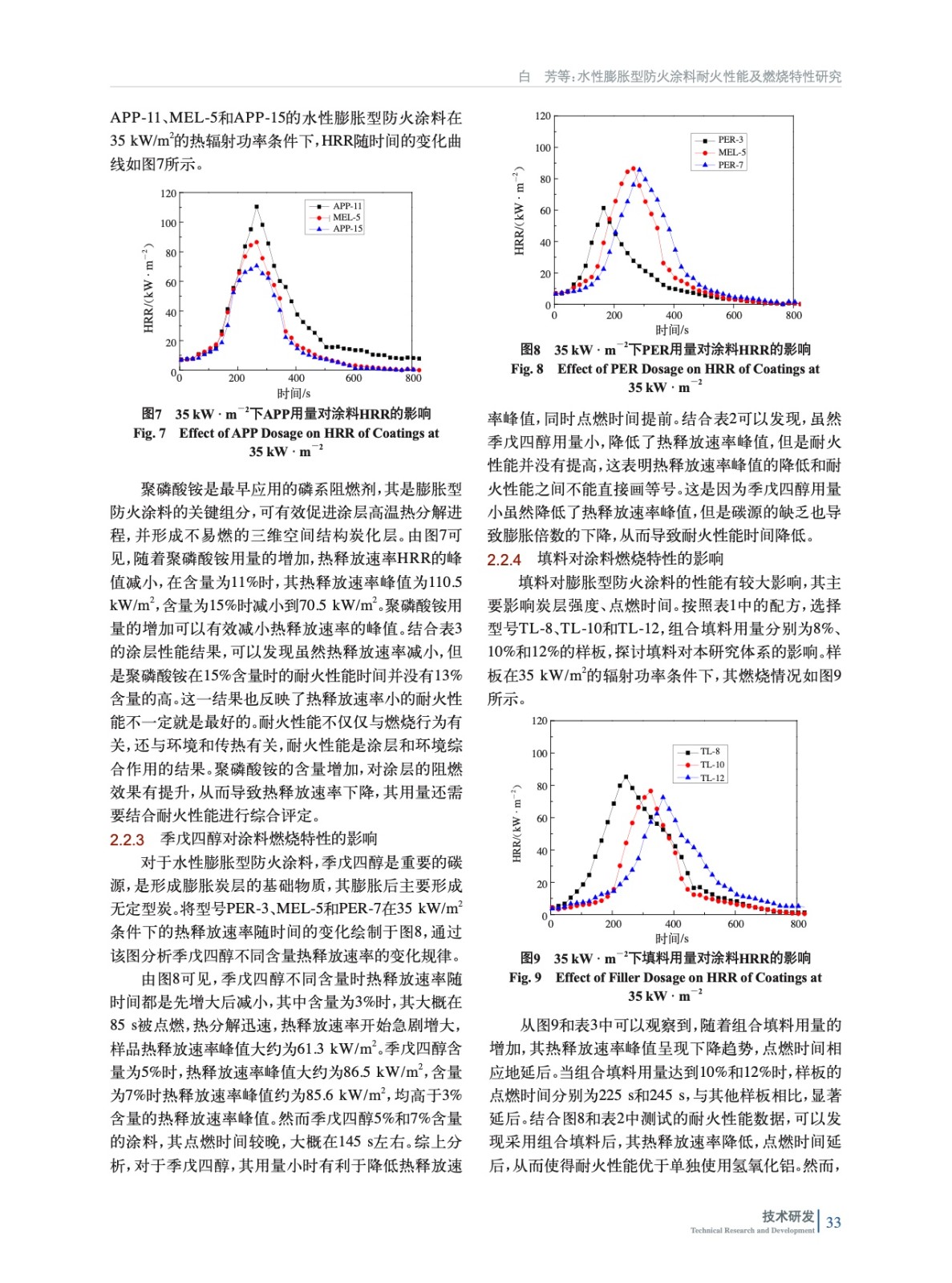

摘要：环保要求促使钢结构防火涂料开始大量采用水性膨胀型防火涂料。本研究采用醋丙乳胶为基料，聚磷酸铵（APP）、三聚氰胺（MEL）、季戊四醇（PER）为膨胀阻燃体系，氢氧化铝、高岭土和陶瓷纤维按照一定比例作为填料，开发了一种具有致密膨胀层的水性膨胀型防火涂料。研究了各组分用量对水性膨胀型防火涂料性能的影响并对其燃烧特性进行了分析。研究结果表明采用膨胀阻燃体系，其膨胀倍数和耐火性能正相关，对组合填料体系，膨胀倍数和耐火性能呈负相关。采用组合填料比采用氢氧化铝单一填料在耐火性能、炭层强度上有显著提高，组合填料质量分数为12%时，涂层的耐火性能时间最高可达79.8 min，填料的加入显著提高了膨胀炭层的强度，但是炭层膨胀倍数有所下降。
