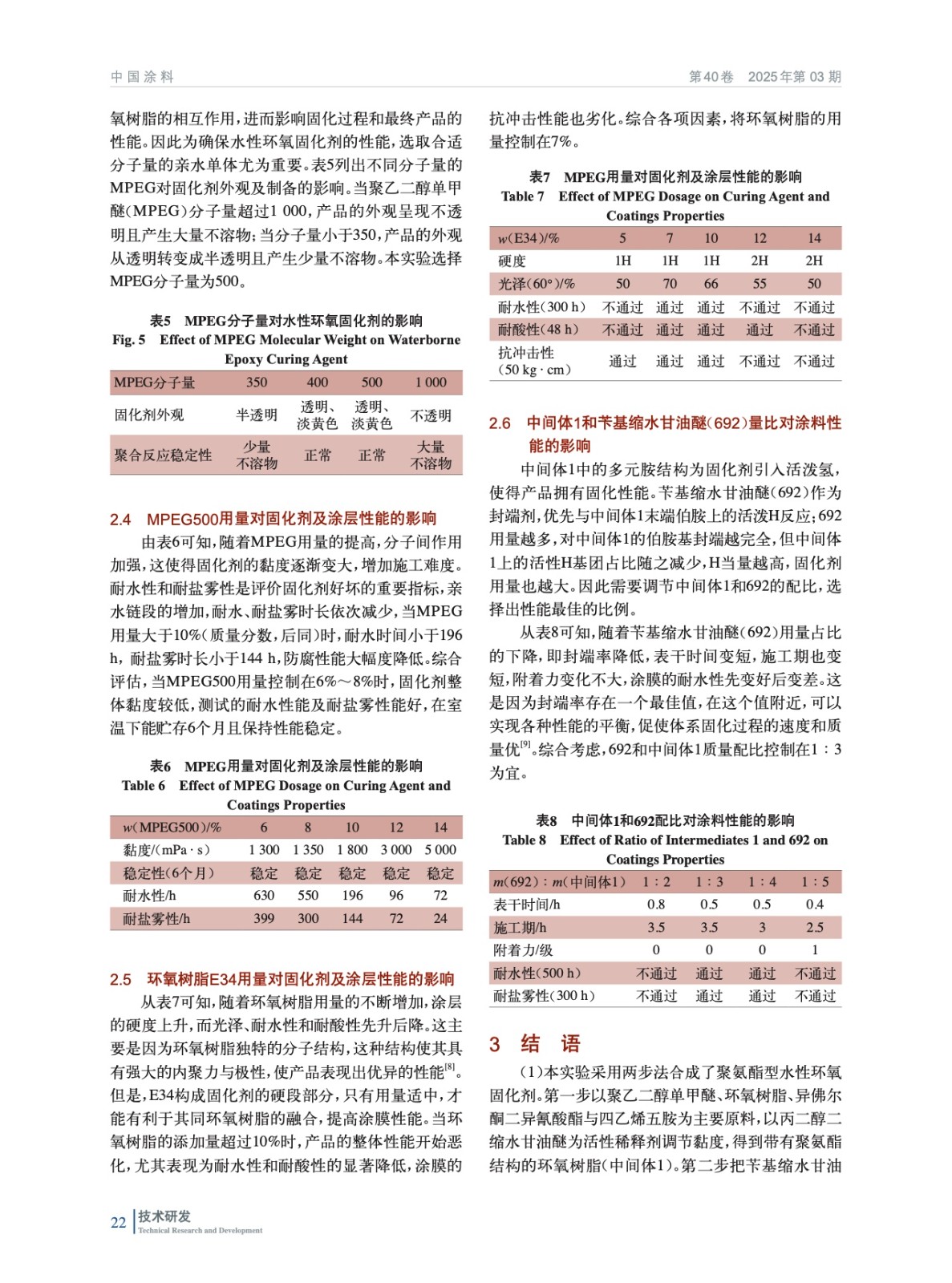

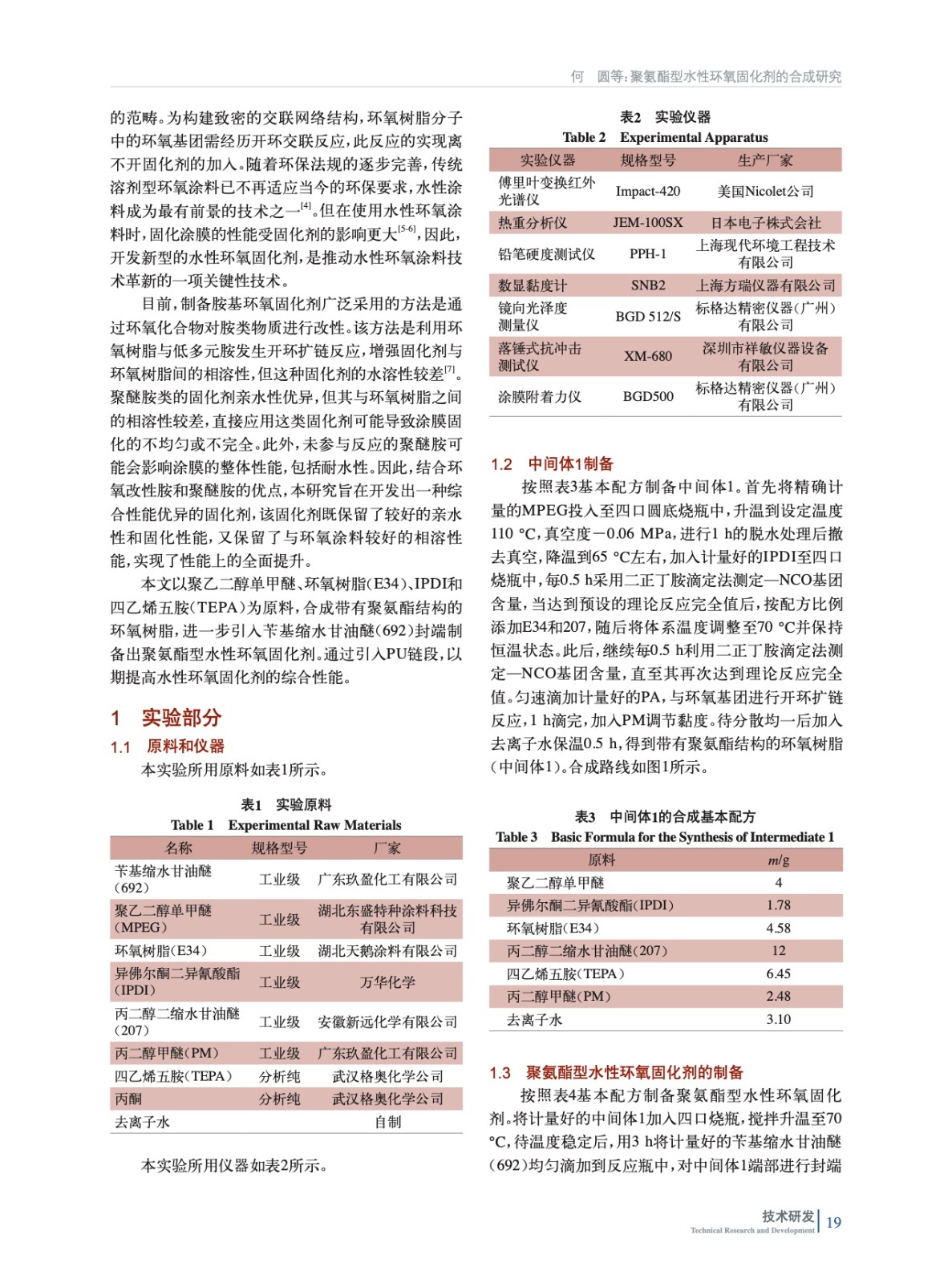

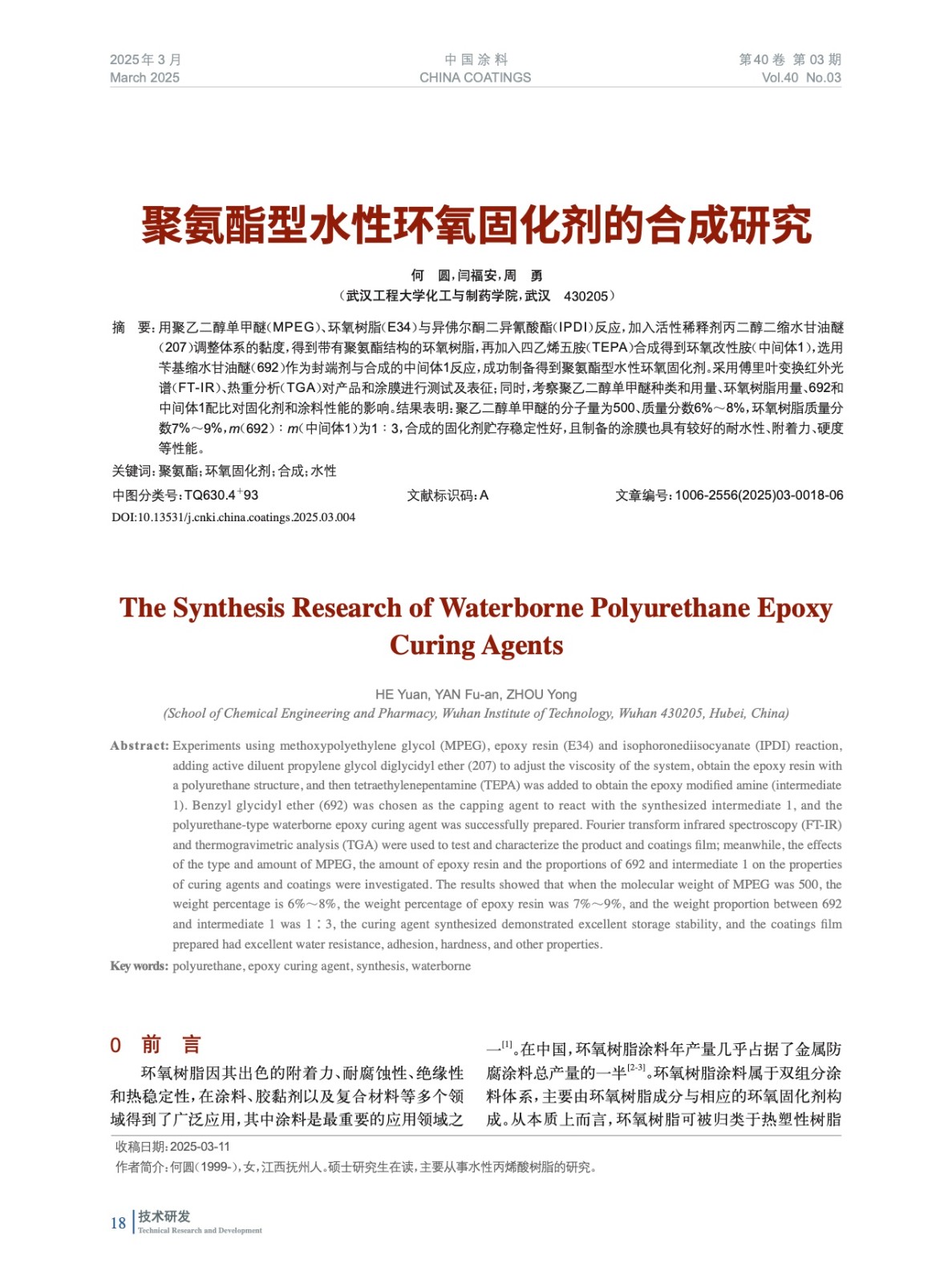

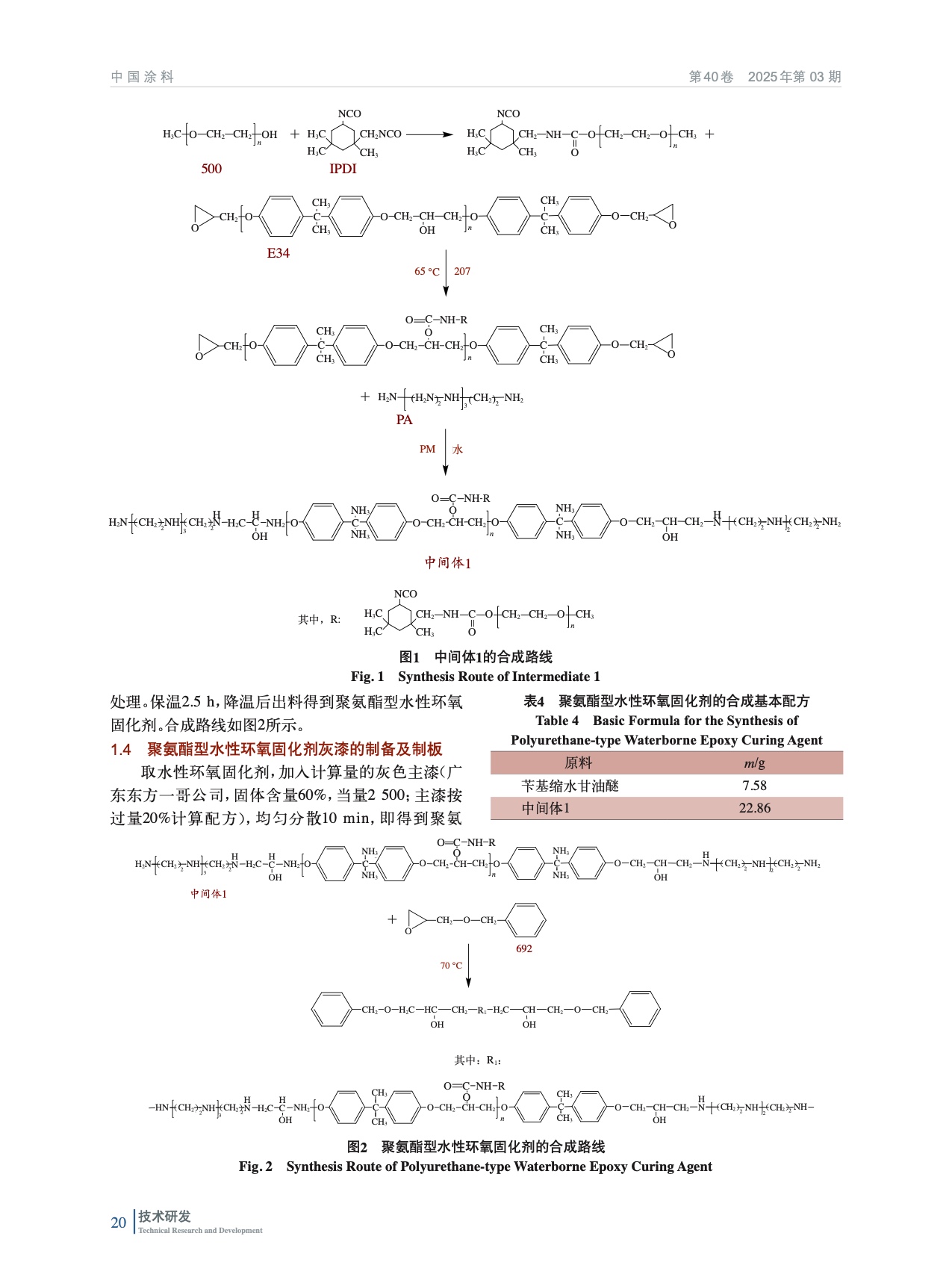

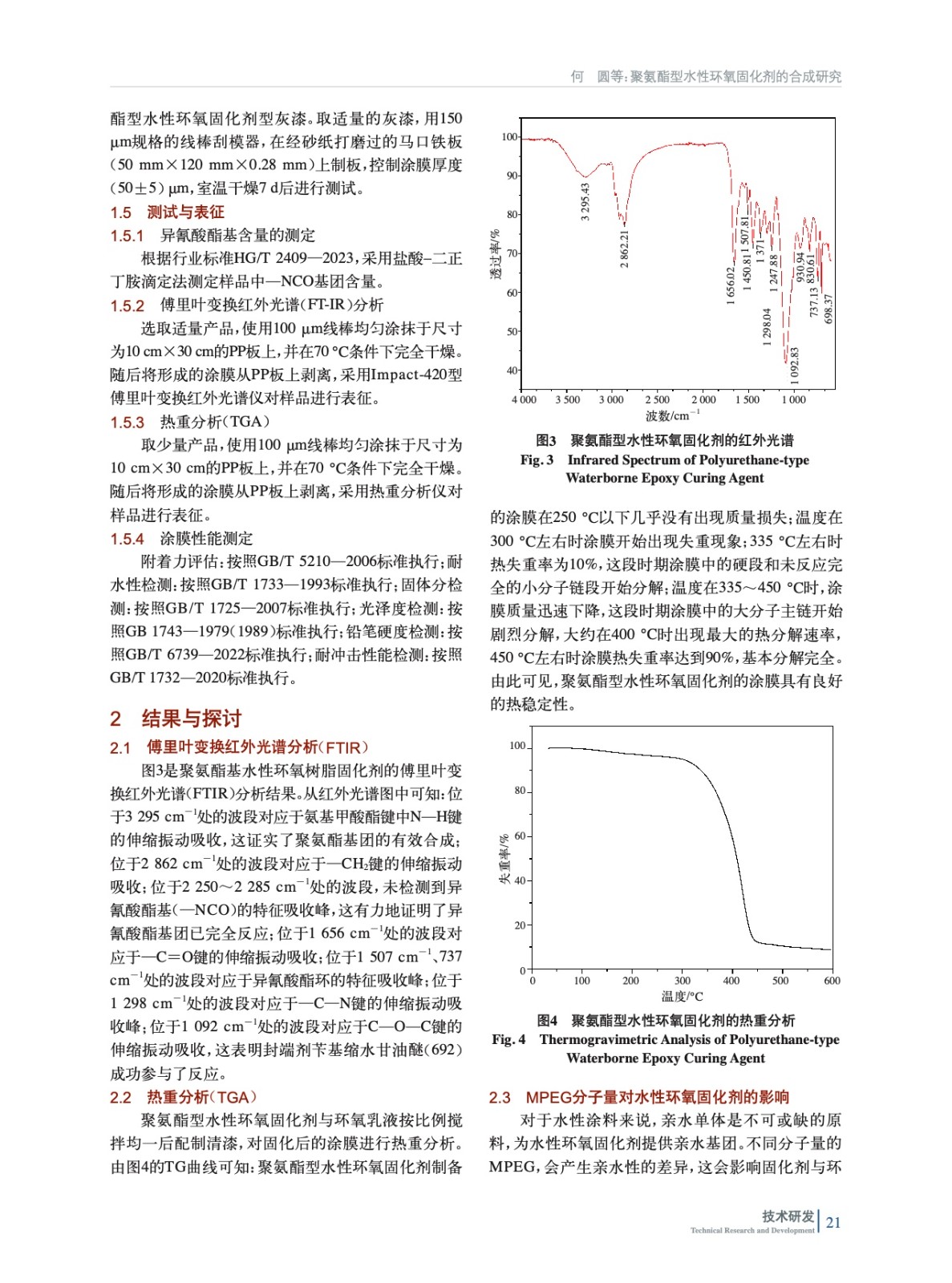

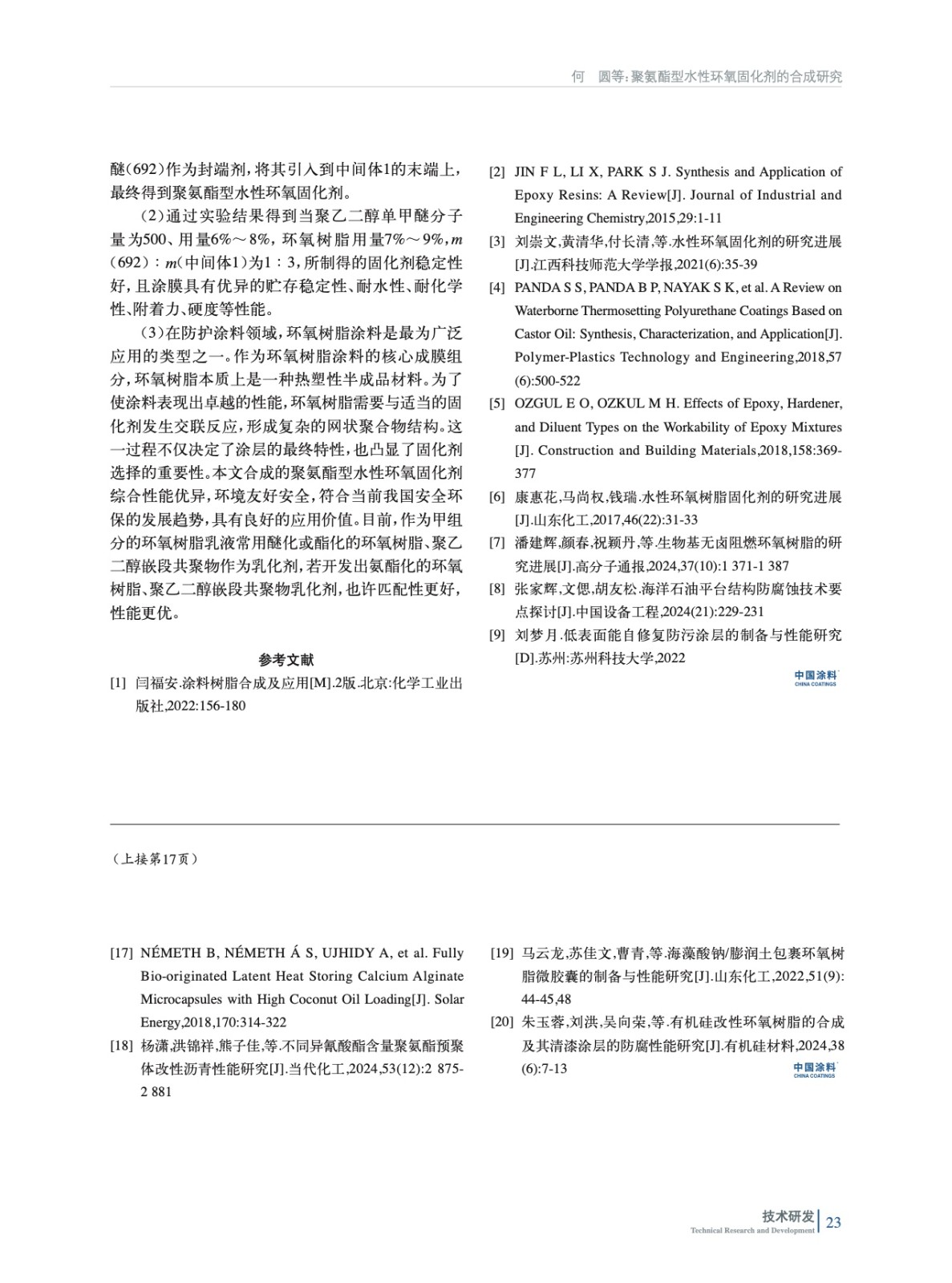

摘要：用聚乙二醇单甲醚（MPEG）、环氧树脂（E34）与异佛尔酮二异氰酸酯（IPDI）反应，加入活性稀释剂丙二醇二缩水甘油醚（207）调整体系的黏度，得到带有聚氨酯结构的环氧树脂，再加入四乙烯五胺（TEPA）合成得到环氧改性胺（中间体1），选用苄基缩水甘油醚（692）作为封端剂与合成的中间体1反应，成功制备得到聚氨酯型水性环氧固化剂。采用傅里叶变换红外光谱（FT-IR）、热重分析（TGA）对产品和涂膜进行测试及表征；同时，考察聚乙二醇单甲醚种类和用量、环氧树脂用量、692和中间体1配比对固化剂和涂料性能的影响。结果表明：聚乙二醇单甲醚的分子量为500、质量分数6%～8%，环氧树脂质量分数7%～9%，m（692）∶m（中间体1）为1∶3，合成的固化剂贮存稳定性好，且制备的涂膜也具有较好的耐水性、附着力、硬度等性能。
