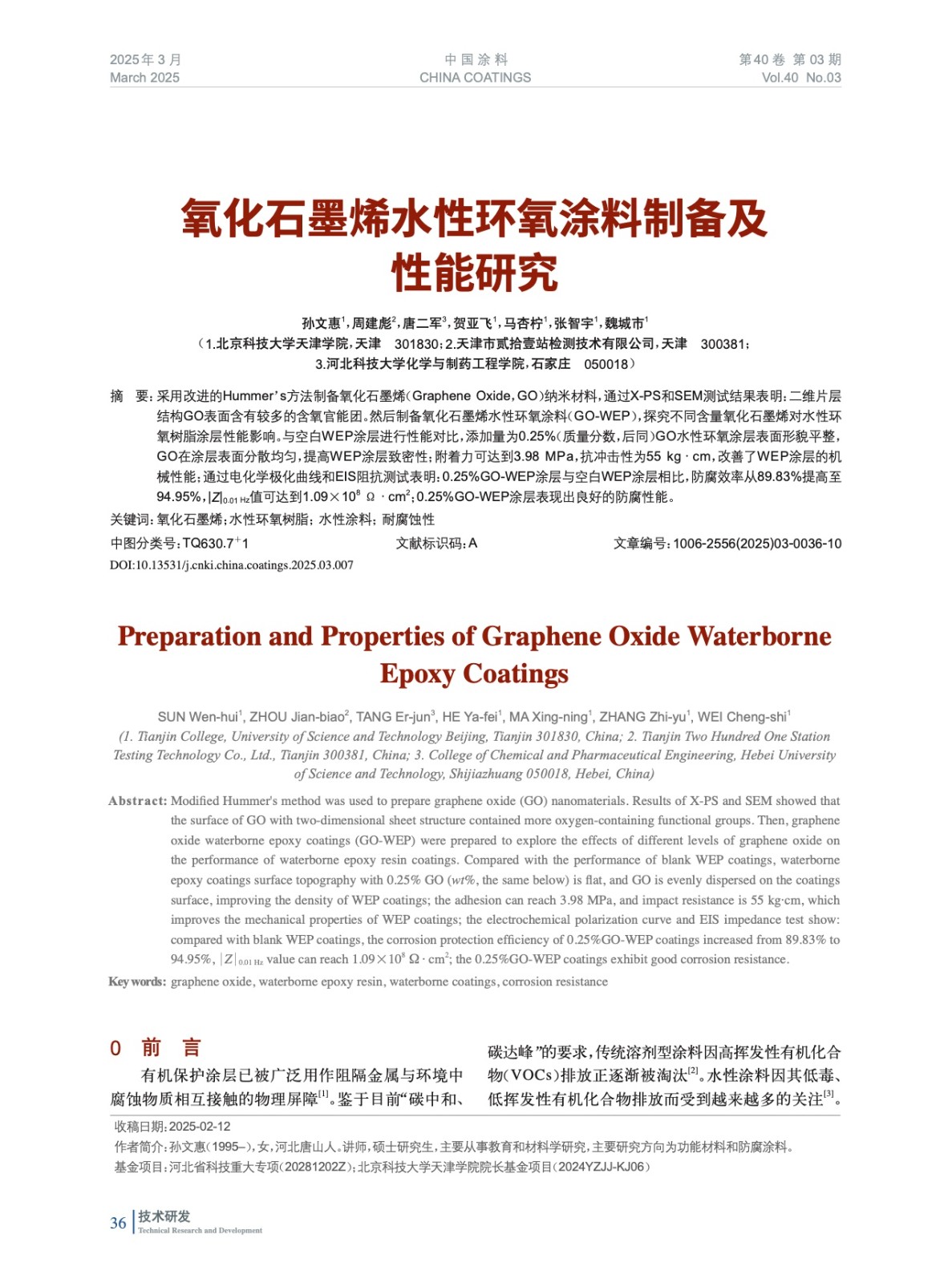

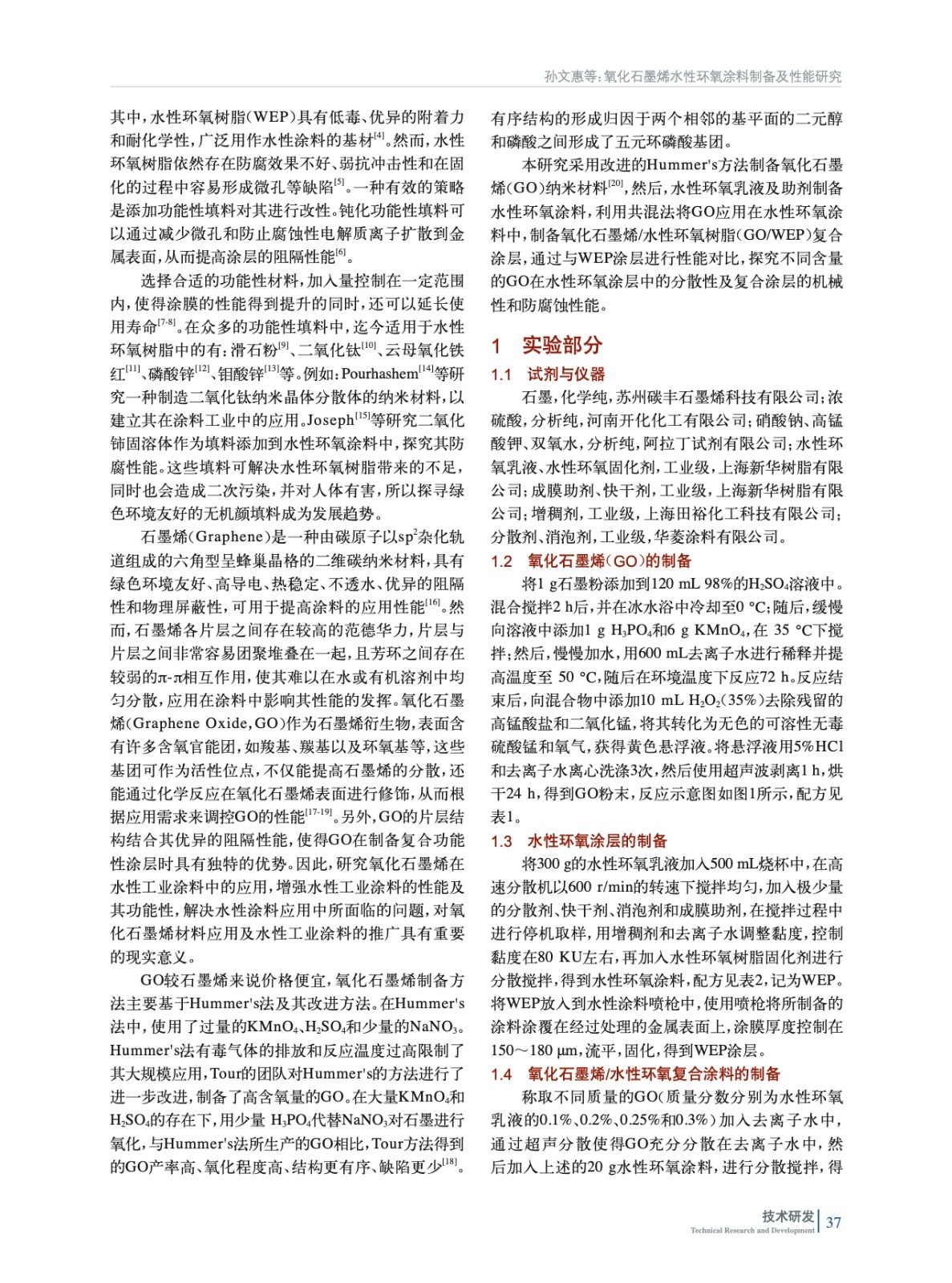

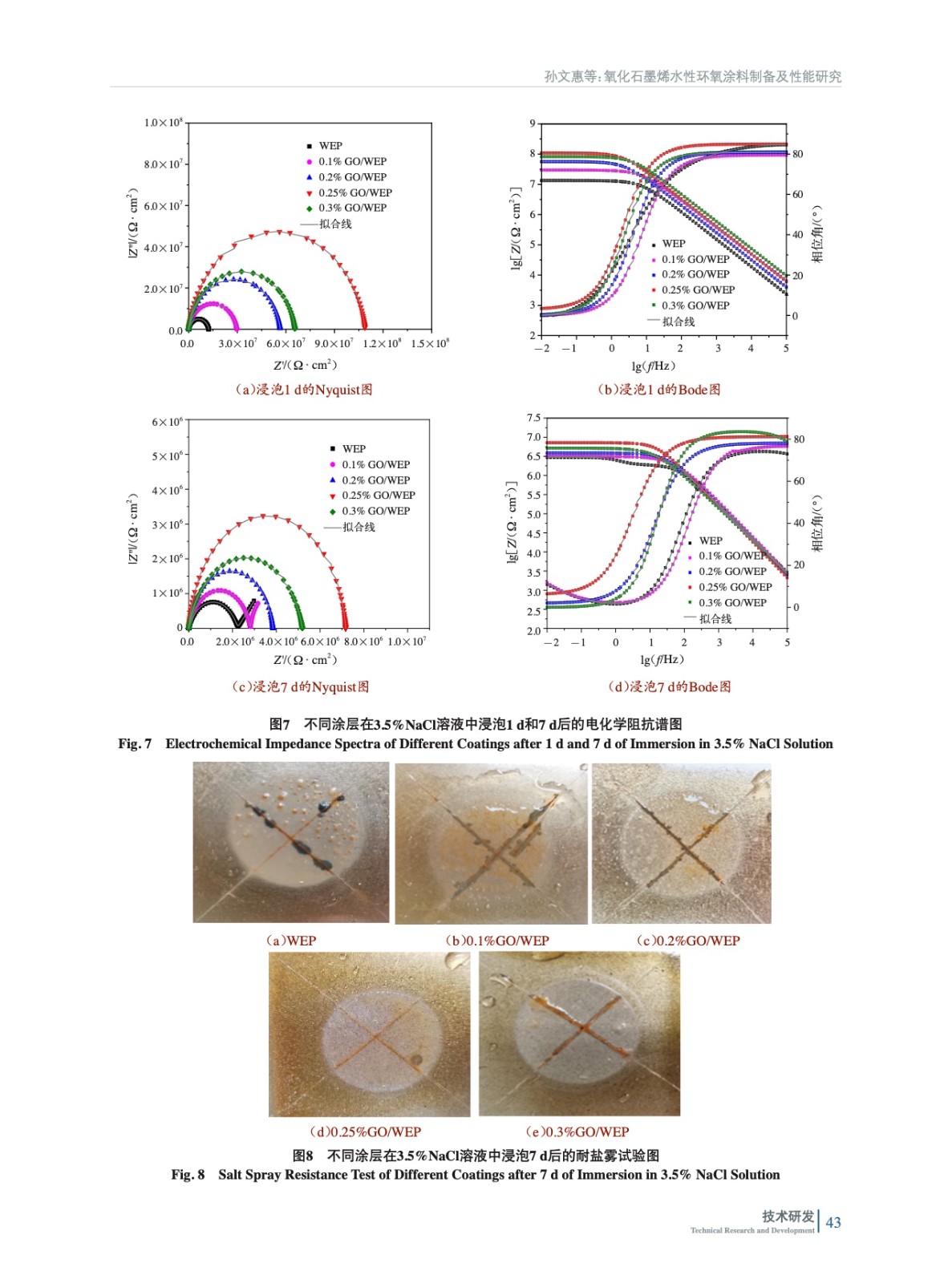

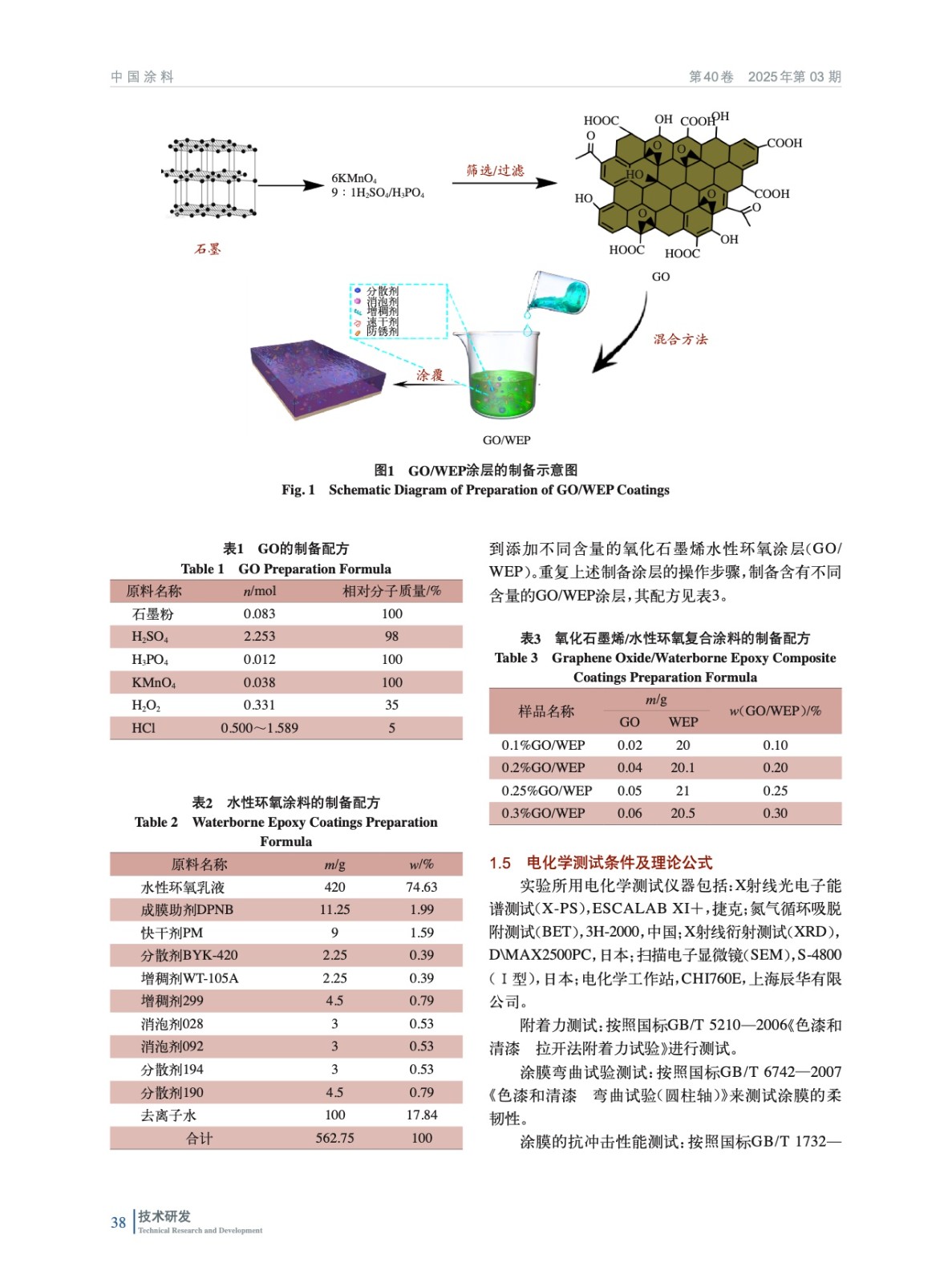

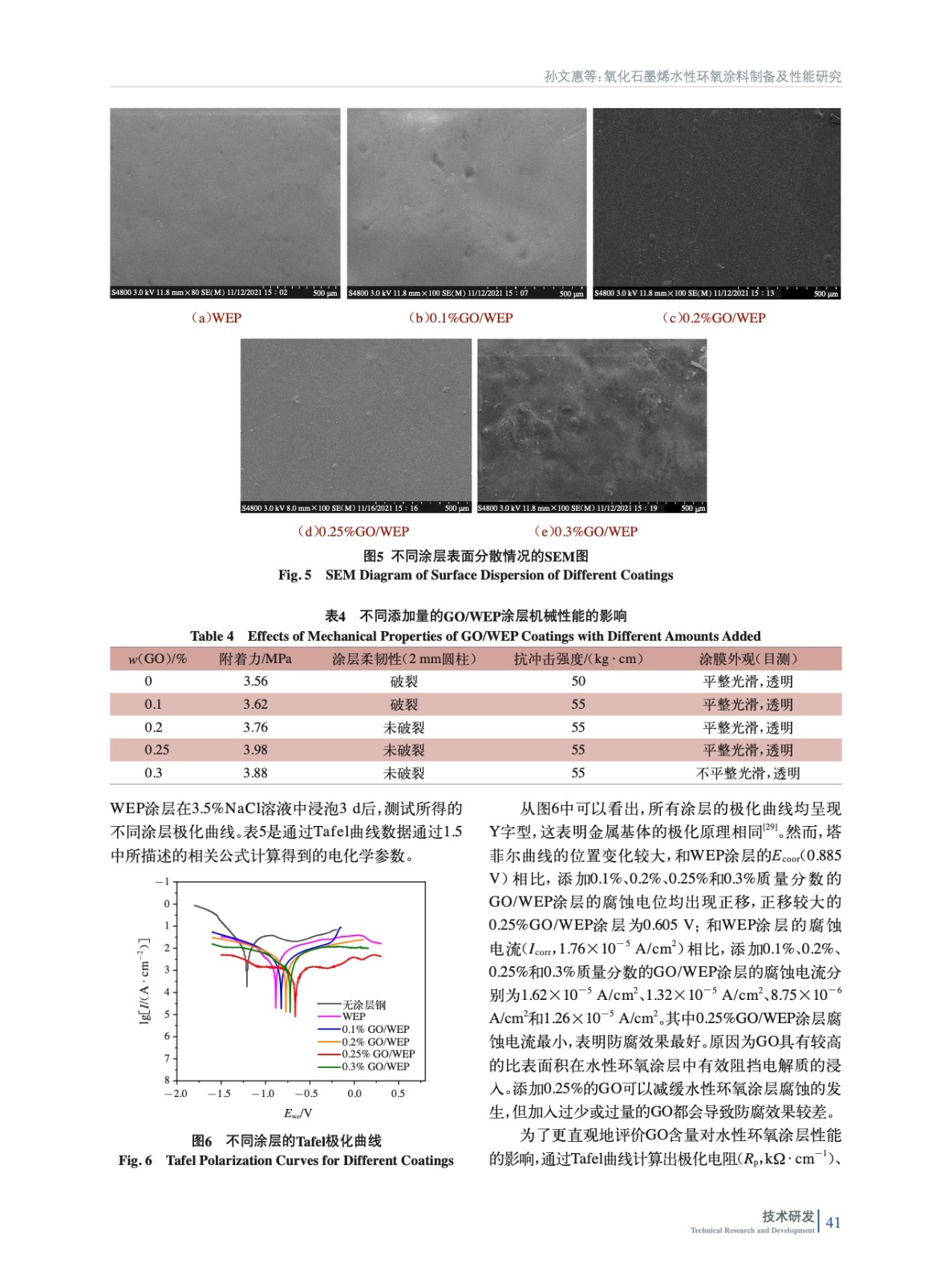

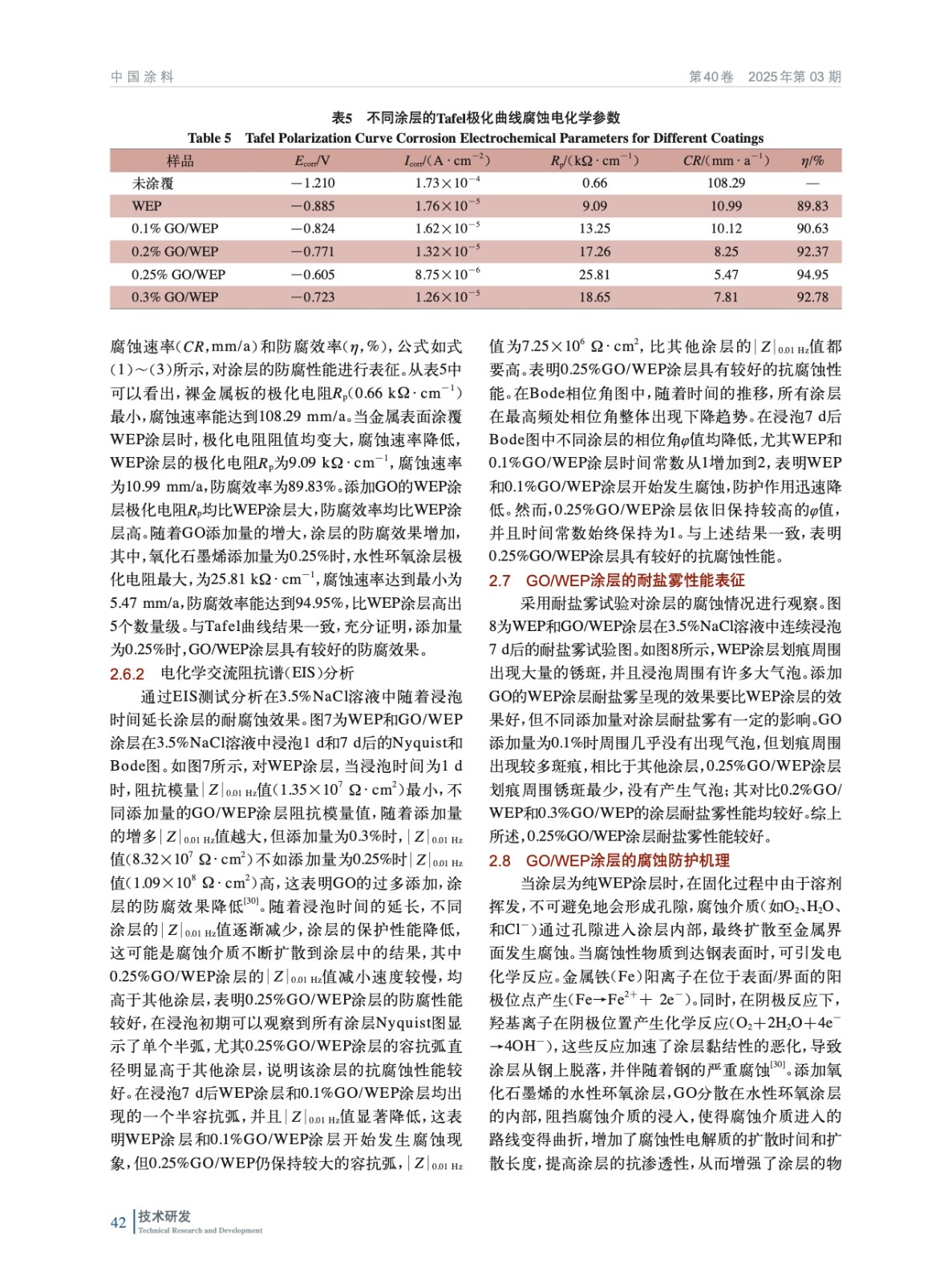

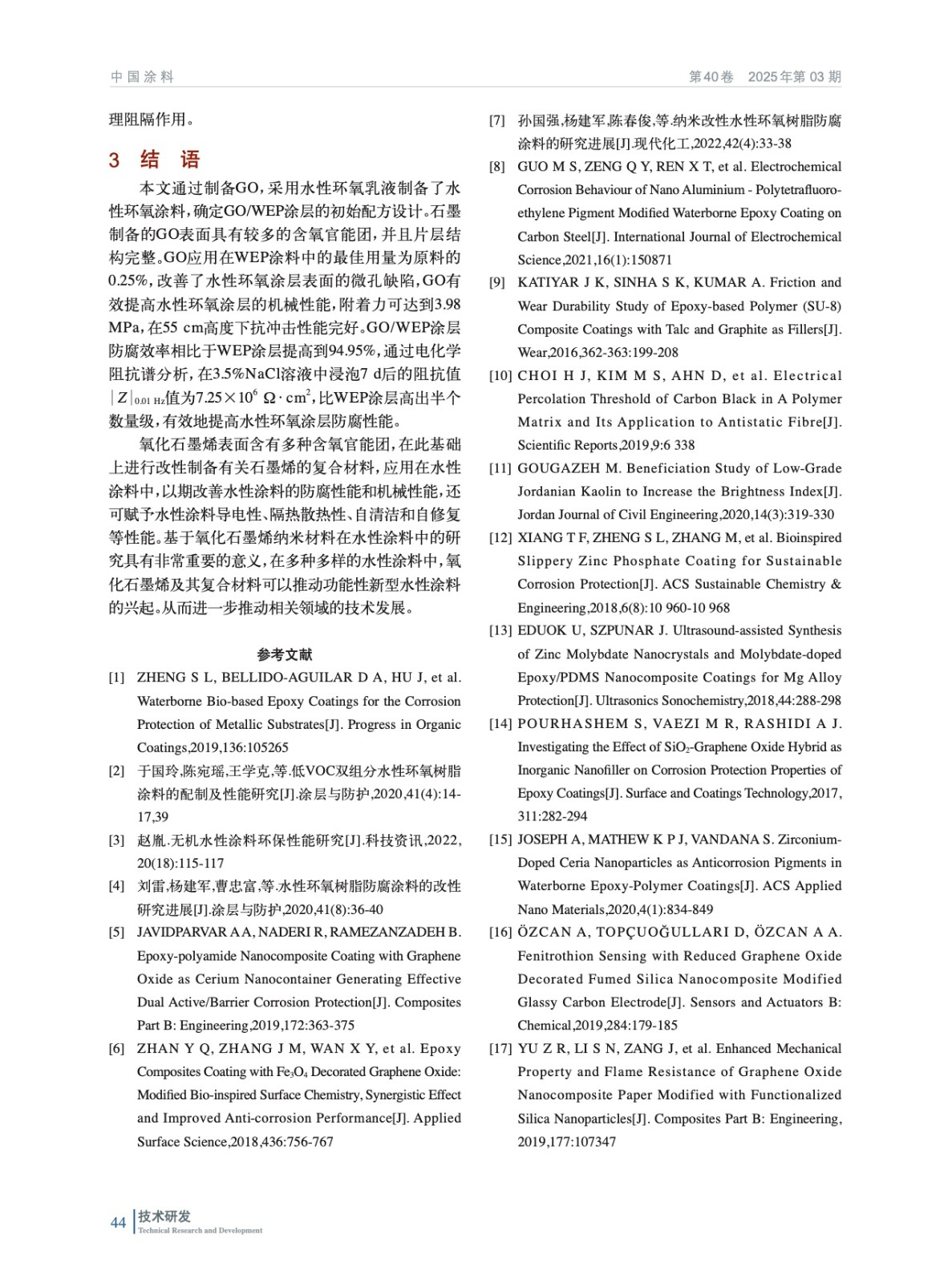

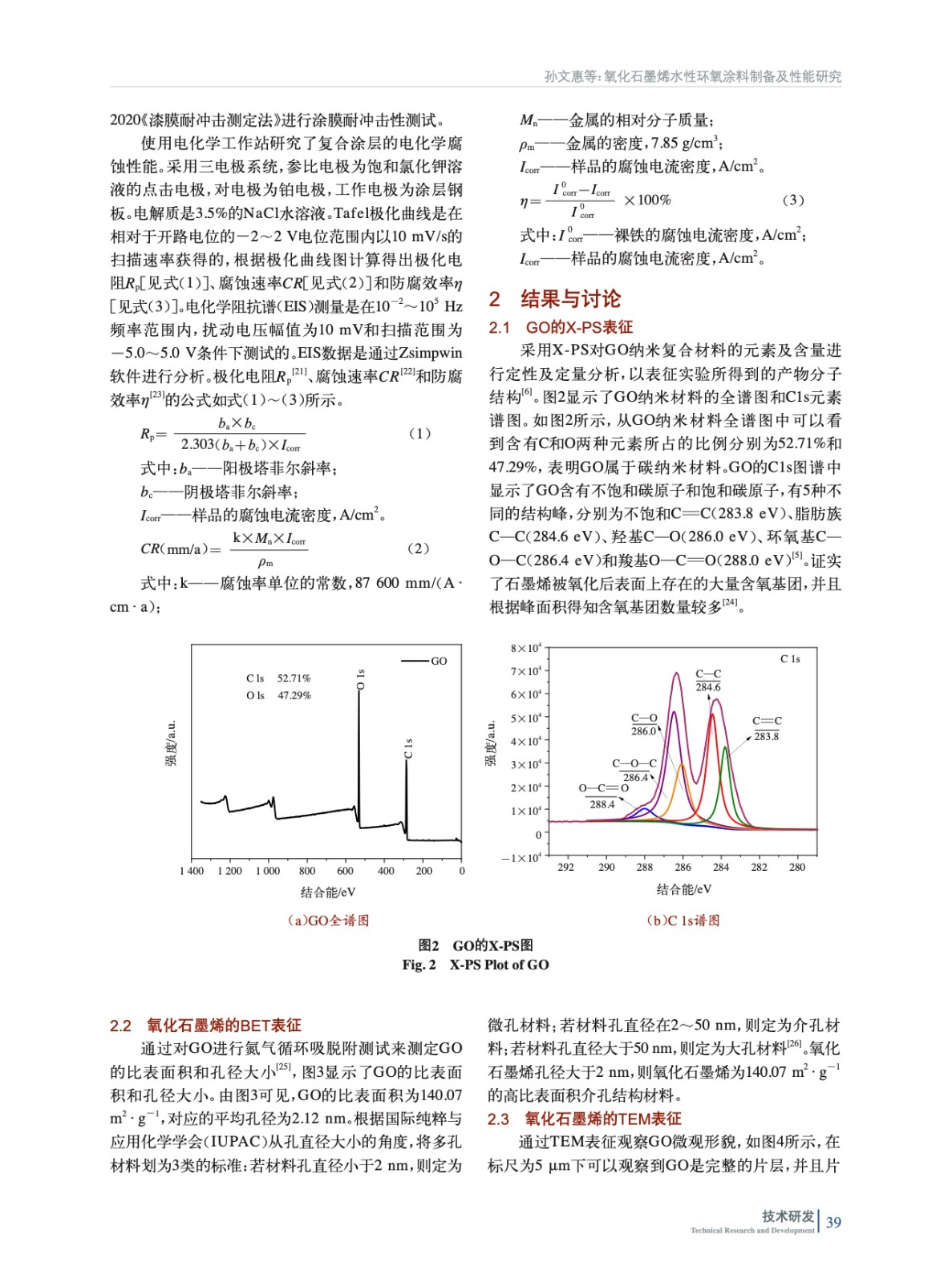

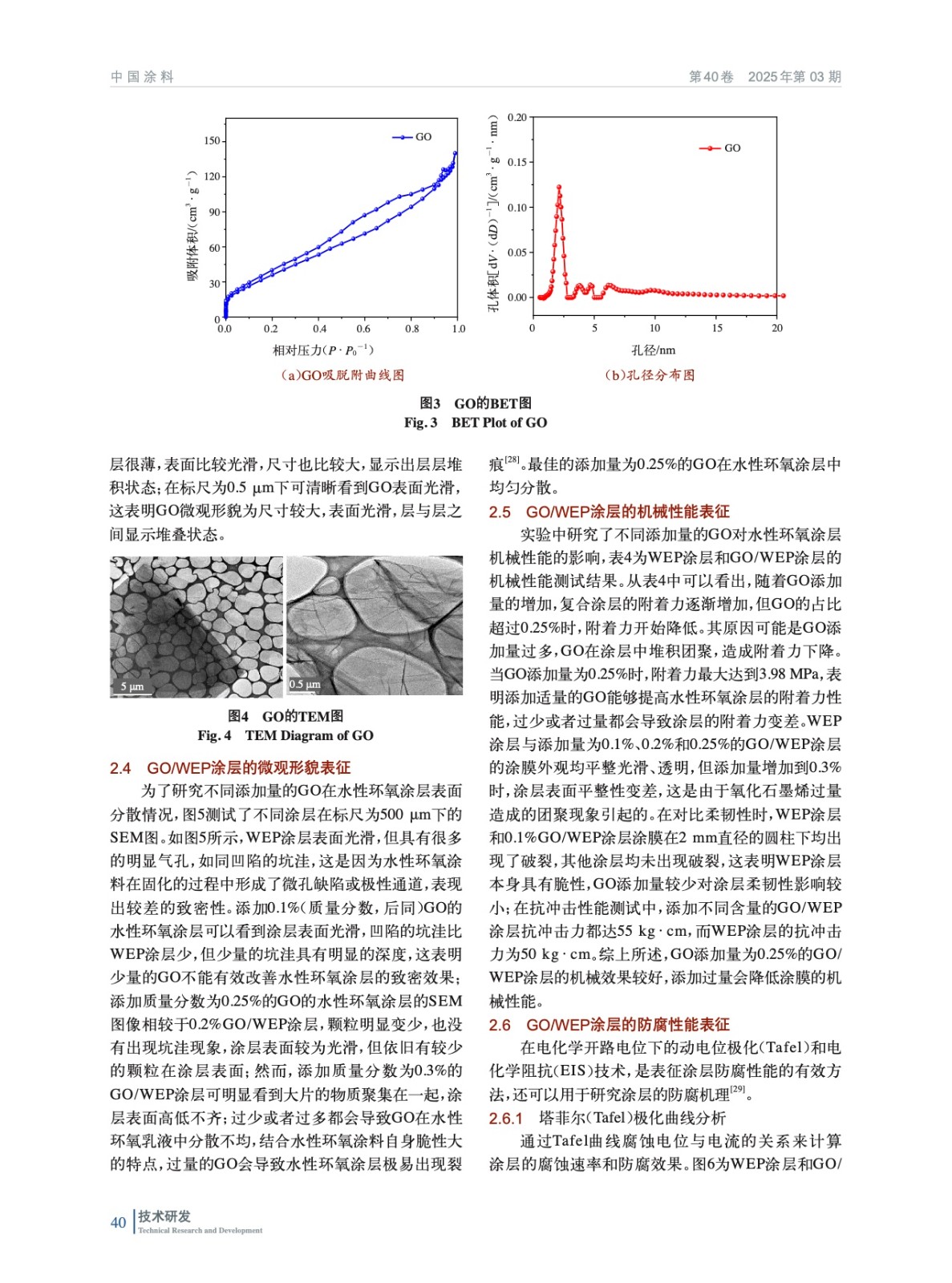

摘要：采用改进的Hummer’s方法制备氧化石墨烯（Graphene Oxide，GO）纳米材料，通过X-PS和SEM测试结果表明：二维片层结构GO表面含有较多的含氧官能团。然后制备氧化石墨烯水性环氧涂料（GO-WEP），探究不同含量氧化石墨烯对水性环氧树脂涂层性能影响。与空白WEP涂层进行性能对比，添加量为0.25%（质量分数，后同）GO水性环氧涂层表面形貌平整，GO在涂层表面分散均匀，提高WEP涂层致密性；附着力可达到3.98 MPa，抗冲击性为55 kg·cm，改善了WEP涂层的机械性能；通过电化学极化曲线和EIS阻抗测试表明：0.25%GO-WEP涂层与空白WEP涂层相比，防腐效率从89.83%提高至94.95%，|Z|0.01 Hz值可达到1.09×108 Ω·cm2；0.25%GO-WEP涂层表现出良好的防腐性能。
