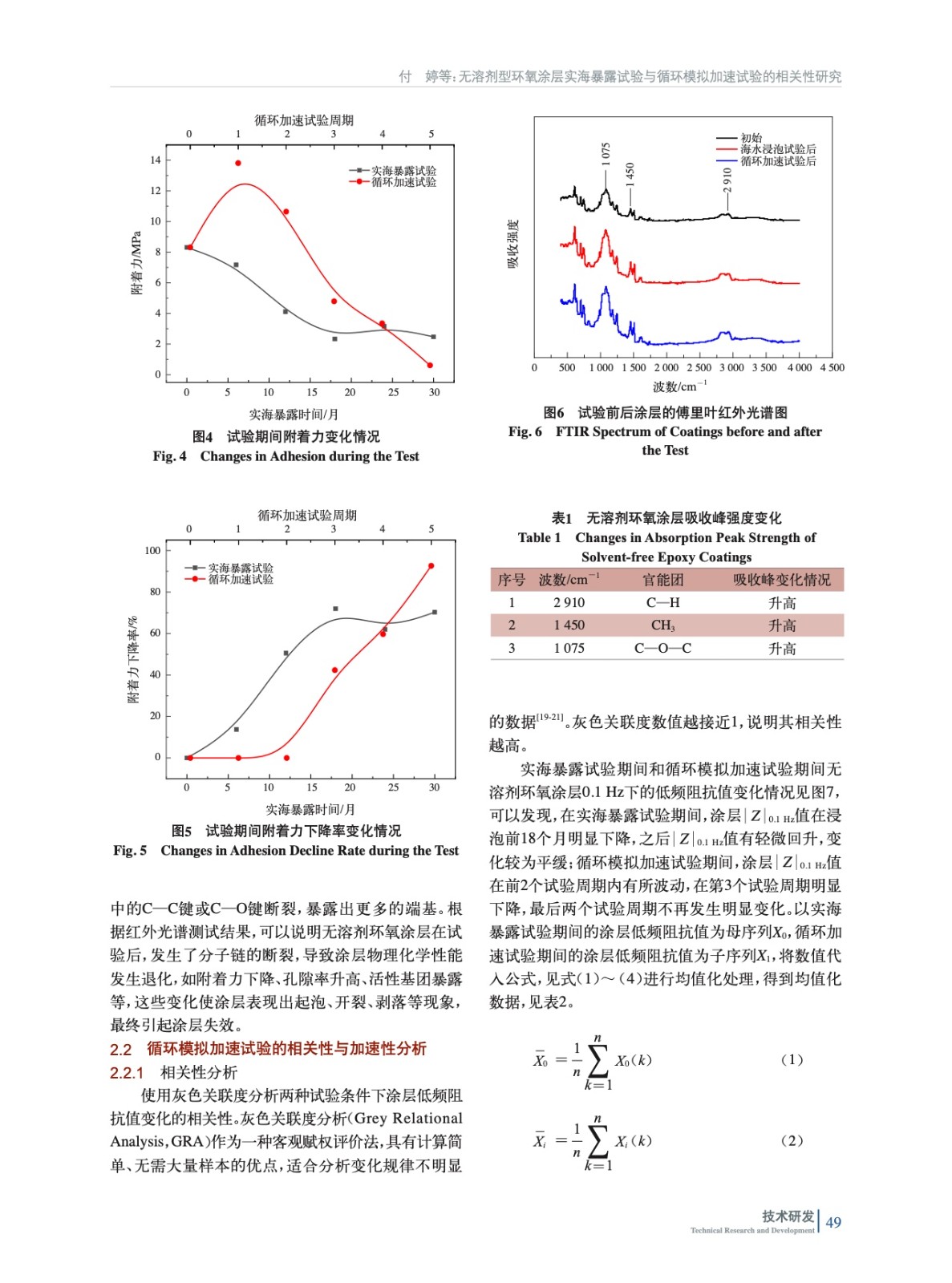

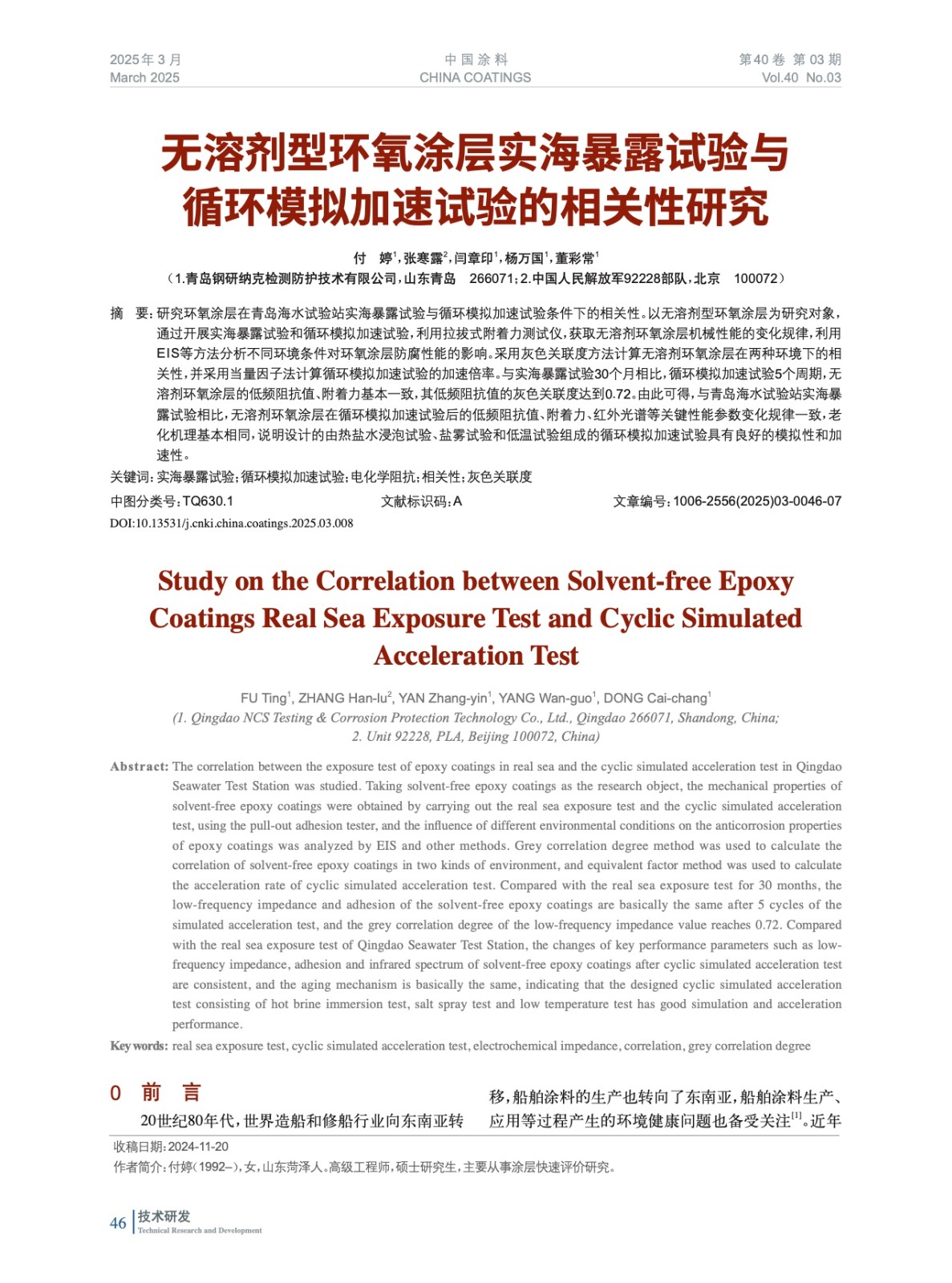

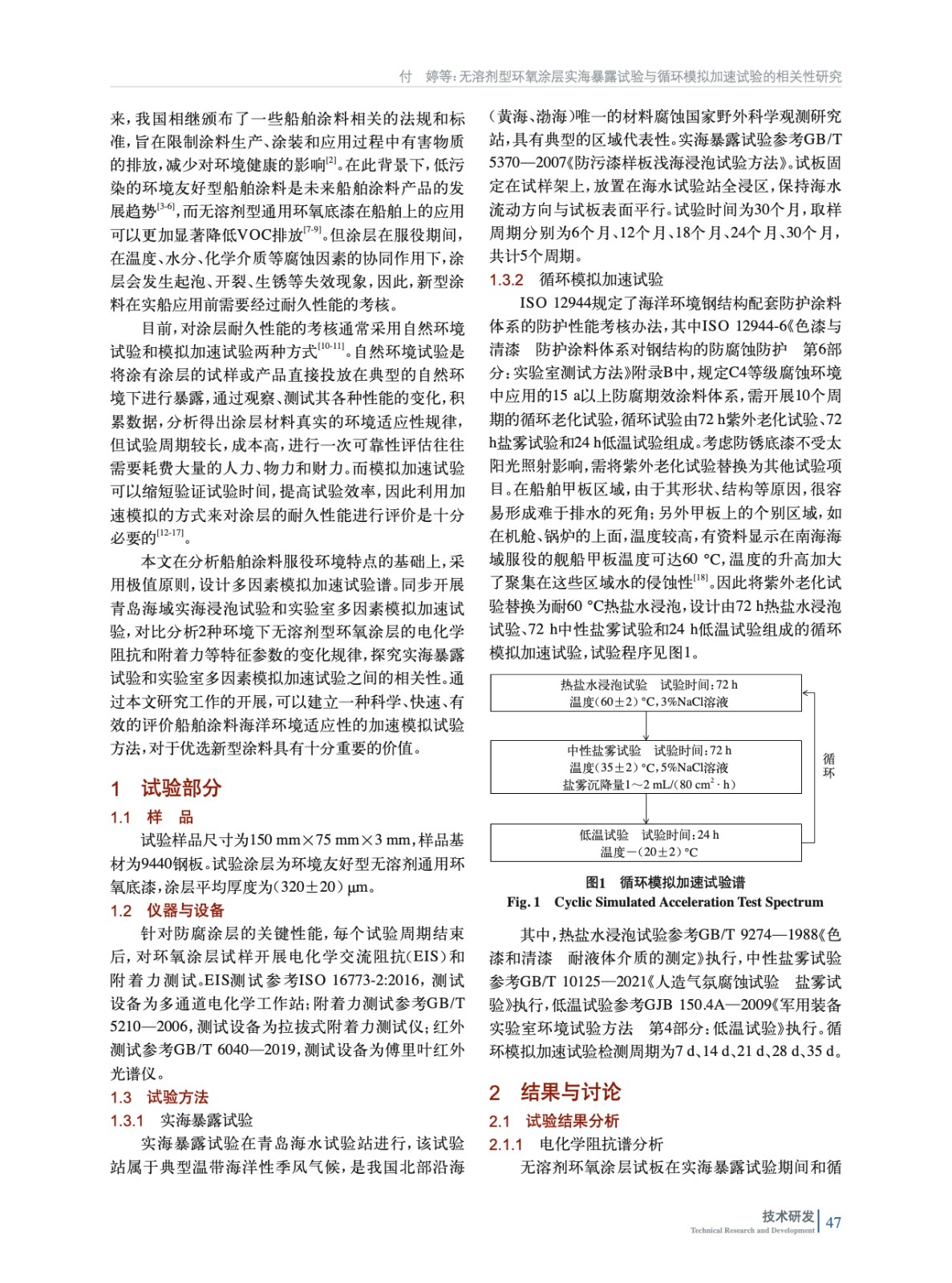

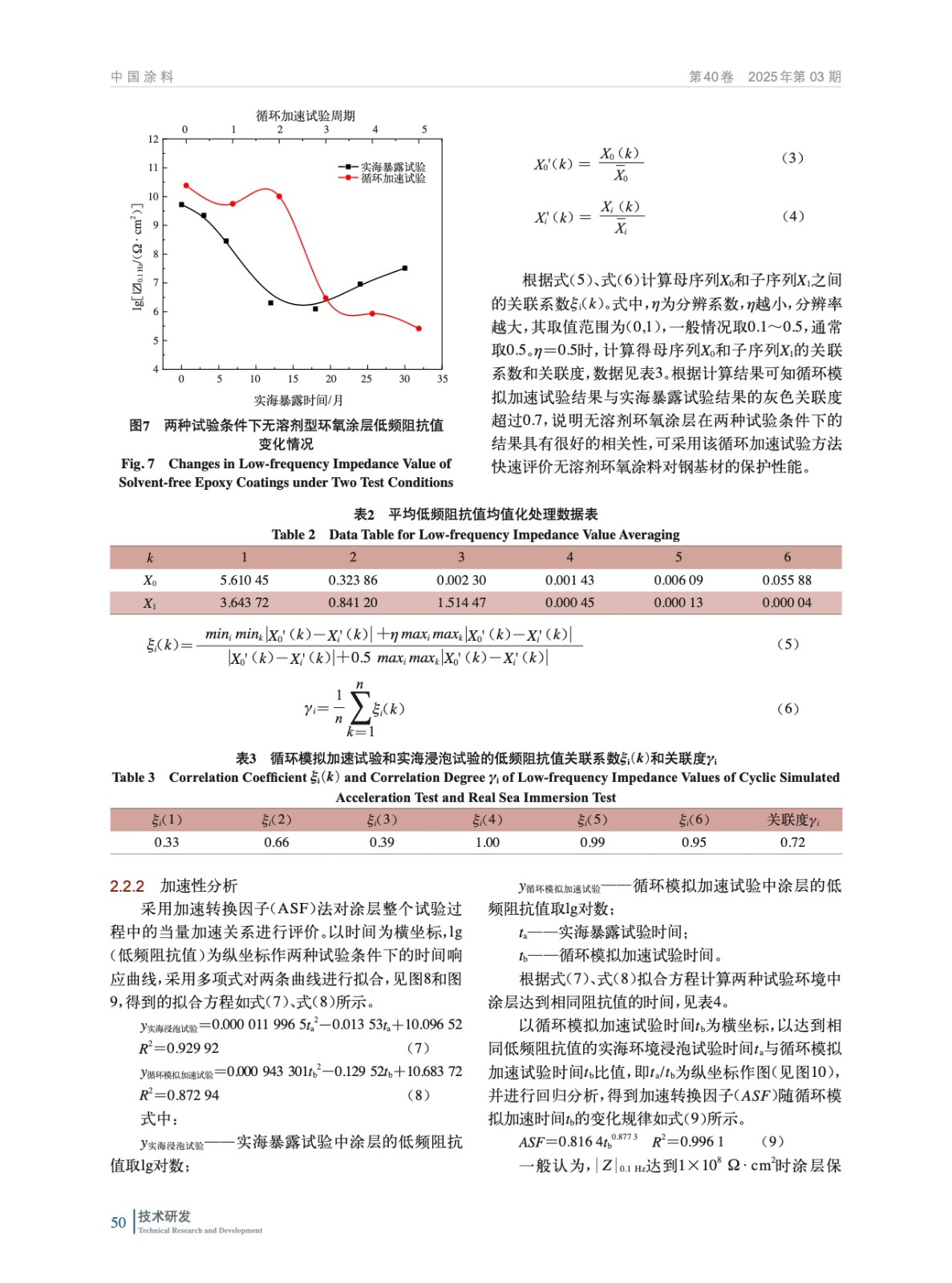

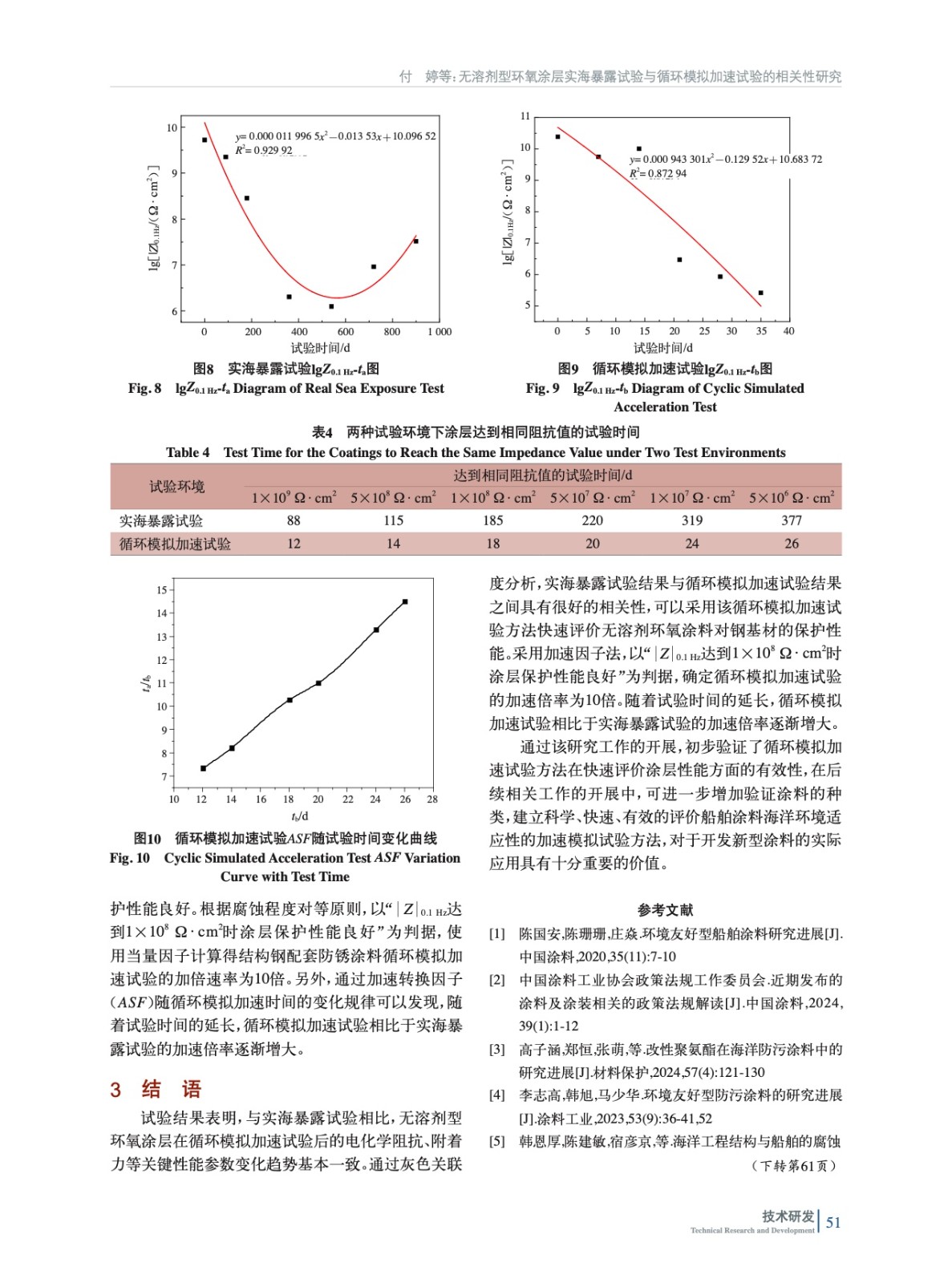

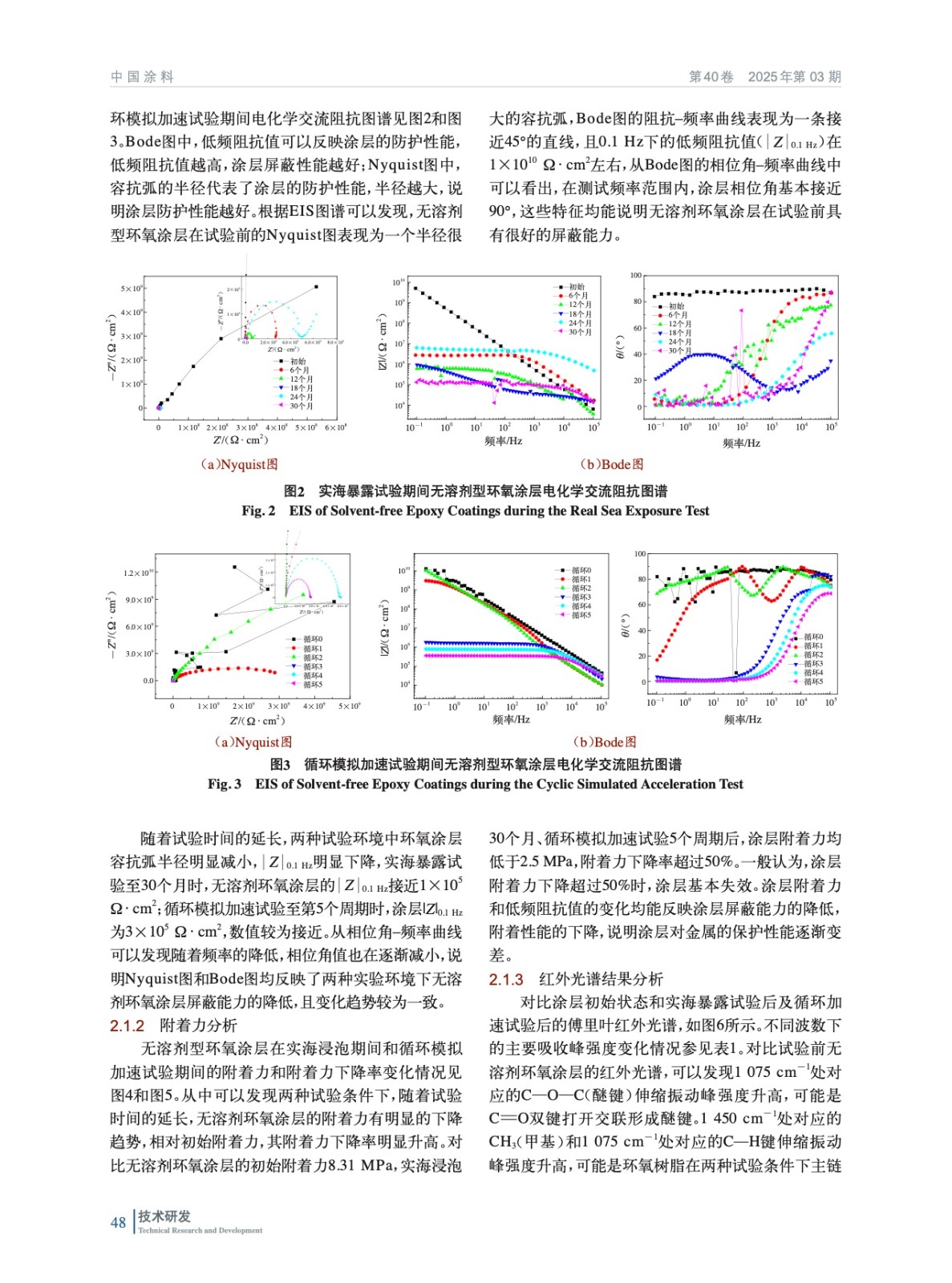

摘要：研究环氧涂层在青岛海水试验站实海暴露试验与循环模拟加速试验条件下的相关性。以无溶剂型环氧涂层为研究对象，通过开展实海暴露试验和循环模拟加速试验，利用拉拔式附着力测试仪，获取无溶剂环氧涂层机械性能的变化规律，利用EIS等方法分析不同环境条件对环氧涂层防腐性能的影响。采用灰色关联度方法计算无溶剂环氧涂层在两种环境下的相关性，并采用当量因子法计算循环模拟加速试验的加速倍率。与实海暴露试验30个月相比，循环模拟加速试验5个周期，无溶剂环氧涂层的低频阻抗值、附着力基本一致，其低频阻抗值的灰色关联度达到0.72。由此可得，与青岛海水试验站实海暴露试验相比，无溶剂环氧涂层在循环模拟加速试验后的低频阻抗值、附着力、红外光谱等关键性能参数变化规律一致，老化机理基本相同，说明设计的由热盐水浸泡试验、盐雾试验和低温试验组成的循环模拟加速试验具有良好的模拟性和加速性。
