[彩色颜料]结构决定色相:铁尖晶石晶体的晶格如何影响外观

2016/1/6 10:21:11| 次阅读| 来源欧洲涂料杂志| 作者ECJ

摘要:氧化铁颜料在诸多行业应用广泛。本文详细研究这些颜料中 的一类主要颜料(尖晶石)结构对颜色影响的机理。此外,还对 其中某些颜料的吸收光谱进行了研究,发现吸收光谱与晶体结构 及可能出现的电子轨道跃迁有关。

Peter Köhler,Jürgen Kischkewitz

氧化铁颜料在诸多行业应用广泛。本文详细研究这些颜料中 的一类主要颜料(尖晶石)结构对颜色影响的机理。此外,还对 其中某些颜料的吸收光谱进行了研究,发现吸收光谱与晶体结构 及可能出现的电子轨道跃迁有关。

合成氧化铁的年需求量约为100万t,是世界范围内应用最广泛 的彩色颜料。同时,该类颜料能提供多种性能。

尽管一直作为颜料使用,但关于其显色的原因仍有待于进一 步阐明。粒子性能对α-Fe2O3、α-FeOOH和γ-FeOOH颜色质量的 影响是众所周知的,但仍需对这些产品的吸收性能进行说明。特 别是要对以下基础问题给出一个答案:为什么α-Fe2O3是红色的? 为什么α-FeOOH和γ-FeOOH的颜色会偏移向黄色或橙色?

根据合成氧化铁的结构和电子性能,对以上方面进行了详细 考察,并对颜色的品质和颜色变化建立了关联。


对两组彩色氧化铁颜料进行比较

FARBE UND LACK杂志中的主题论文"氧化铁颜料-颜色的形成 (Eisenoxidpigmente-die Entstehung der Farbe)"[1]对氧化铁赤 铁矿、针铁矿、纤铁矿和磁铁矿的颜色(红、黄、橙、黑色)成因进行了阐明。这些材料作为颜料已以工业规模广泛使用。

然而,含三价铁(III)的尖晶石颜料——铁酸锌、铁酸镁和磁 赤铁矿的颜色主要为棕色,色相变化范围较大,从黄棕色到深棕 色。

色相变化大主要因尖晶石晶格中Fe3+离子分布造成,导致特殊 的吸收光谱,这可以用配位场理论来解释。

从商业角度来说,这些尖晶石颜料可能不如此前提到的氧化铁重要,但是铁酸锌和铁酸镁这类尖晶石颜料具有超常的热稳定 性,因此常用于塑料和涂料行业中的特定领域,磁赤铁矿因具有 特殊磁性而得到应用。

结果一览

氧化铁颜料在诸多行业应用广泛。本文详细研究这些颜料中一 类主要的尖晶石颜料结构对颜色的影响机理。

一般来说,铁尖晶石有两种阳离子和两种可能的晶格排列模 式——四面体和八面体。铁酸锌尖晶石通常具有"固定的"结 构,锌离子呈四面体排列,铁离子呈八面体排列。然而,在其 他尖晶石中,排列分布则更为复杂,在铁酸镁尖晶石中,排列 分布情况取决于合成条件。

对其中某些颜料的吸收光谱进行了研究,发现吸收光谱与晶 体结构及可能出现的d-d电子轨道跃迁有关。

铁酸锌尖晶石晶格结构特性

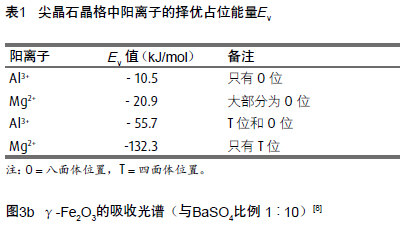

Fe3+尖晶石的一般分子式为AIIB2 IIIO4,其中阳离子A(II)和B (III)分别处于氧化态二价和三价,可占据四面体位置(配位数 4)和八面体位置(配位数6)。这种分布形式主要由相关阳离子 的择优占位能量(Ev值)决定(见表1)[2]。

因此,铁酸锌的化学式为ZnII tet[FeIII 2]octO4,即在高温合成后缓 慢冷却至室温时,Fe3+离子独占八面体位置。通过穆斯堡尔原子核 相互作用能谱,证实了上述假设。其中,仅测量一条双重谱线, 测量结果显示在四面体位置和八面体位置的Fe3+离子之间无磁耦 合。这也与铁酸锌在室温下具有顺磁性相符合,并清楚显示为正尖晶石结构[3]。

其他尖晶石中更为复杂的阳离子分布

在铁酸镁尖晶石中阳离子分布更为复杂,由于Mg2+离子优先 占据八面体位置(见表1中的Ev值),迫使Fe3+离子也只能占据四面 体位置。采用与温度无关的占位因子λ(反向度的度量单位)表 示的化学式为(MgII 1-λFeIII λ)tet[MgII λFeIII 2-λ] octO4。对于理想的反尖 晶石,λ= 1,可根据Ev值(表1)预测λ值。

穆斯堡尔能谱再次证实了Fe3+的分布,能谱上出现对称的六重 线,这是由于在八面体和四面体位置中Fe3+离子的反铁磁性耦合作 用造成的。

根据合成温度的高低和冷却条件,λ值也可能小于1,即部分 Mg3+离子分布在四面体位置,这表明Mg2+和Fe3+离子的统计分布情 况[4]。阳离子的分布情况可能发生变化,从而影响了颜色及再现 性。

磁赤铁矿(γ-Fe2O3)是尖晶石颜料的特殊情况,因为其形成 了该化学式的缺陷结构FeIII tet[FeIII 5/3□1/3] octO4。Fe3+离子并未完全占 据八面体位置(其中,□1/3表示未占据的八面体位置),造成FeO6 变形[4]。

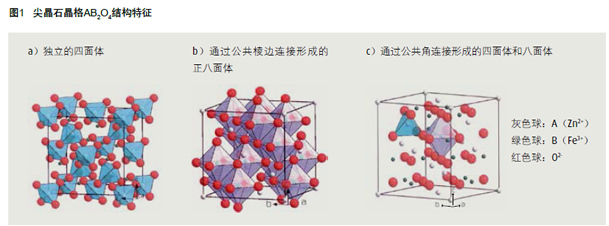

所有尖晶石变体(正尖晶石、反尖晶石和缺陷尖晶石)中的 FeO4四面体都彼此独立,而FeO6八面体通过公共边相互连接在一 起。所有四面体通过公共角连成八面体,这对于尖晶石的磁性来 说至关重要(图1)。Fe3+逐渐占据四面体位置,使颜色从棕黄色 变为棕色。

铁酸锌尖晶石的颜色和吸收光谱

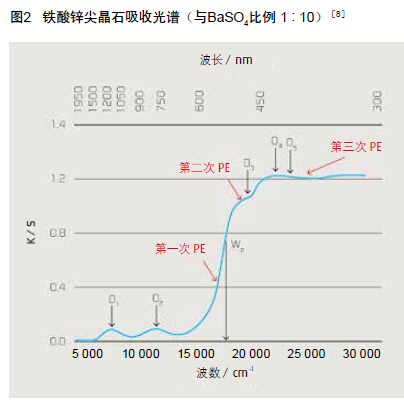

为确定颜色的由来,在室温下测量粉状颜料的吸收光谱(见 图2),并用配位场理论对八面体Fe3+离子进行了评估。吸收光谱 初步显示八面体结构(O1和O2)中低强度的d-d电子转换,由于波 数低,不会影响颜色。

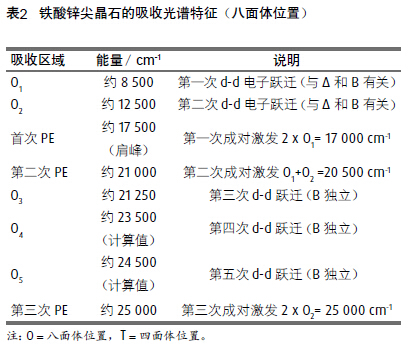

决定颜色的吸收光谱从16 000 cm-1开始,增大至17 000 cm-1, 拐点(Wp)位于约18 800cm-1。坡度相对较陡,随后,由于相互较 接近的FeO6八面体进一步的高强度电子跃迁,从20 000 cm-1开始出 现平稳的吸收谱线(表2)。

从16 000 cm-1至18 500 cm-1,可见到明显的肩峰。阻止了在吸 收增长开始就出现陡然上升。

这是尖晶石晶格结构中相邻FeO6八面体的第一次成对激发 (第一次PE)。Fe3+离子的5个未配对d电子可通过氧配体(O2-)发 生彼此耦合,从而产生高强度转变。饱和度降低,形成具有显著 棕色特征的黄色颜料。

将铁酸锌尖晶石与橙色γ-FeOOH(纤铁矿)进行比较,结果 显示尽管涂料体系中的a *值(颜色空间中的红-绿轴)几乎完全相 同(21.1和21.0),但b *值(黄-蓝轴)出现了明显的偏差(40.4和 45.9)。纤铁矿的吸收光谱在约17 500 cm-1时未出现肩峰,由于首 次PE位于约21 000 cm-1,结果使得吸收有可能更快地增大[1]。

铁酸镁尖晶石的显色

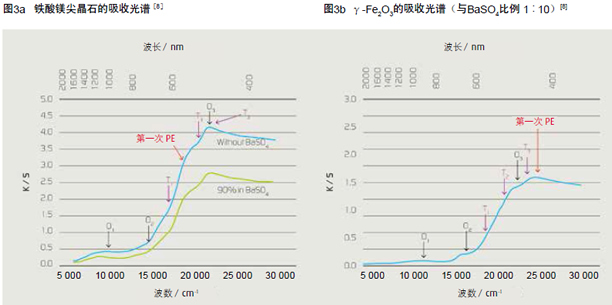

该类尖晶石中,Fe3+离子也位于四面体位置,对吸收光谱有 较大影响(见图3a,室温下对粉末进行测量)。与铁酸锌尖晶石 相比,在约16 500 cm-1(T1= Fe3+四面体的首次d-d电子跃迁)和 19 500 cm-1(T2= Fe3+四面体的第二次d-d电子跃迁)时出现了两 个强度相对较高的吸收带。

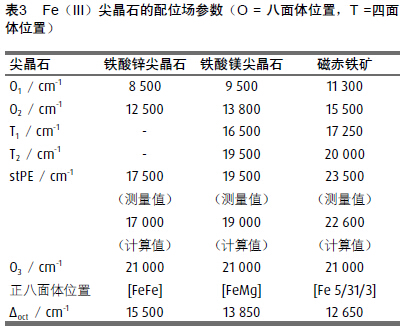

首个高强度PE位于约19 500 cm-1处,FeO6和FeO4多面体中进一 步的d-d电子跃迁使得波数在21 000 cm-1时吸收值达最大(表3)。

此外,铁酸镁尖晶石的O2跃迁偏移至较高波数13 800 cm-1,锌 酸铁尖晶石为12 500 cm-1,使得可见光谱区域的吸收增长较缓。在 本文的最后,将对该谱带位移进行解释。

铁酸镁和铁酸锌尖晶石光谱差异导致其色相变化较大,从棕 黄色变为中棕色。

磁赤铁矿的显色


γ-Fe2O3的吸收光谱(图3b,在室温下测量粉料)显示出与 铁酸镁尖晶石相似的曲线,因此,与铁酸镁尖晶石相比,所有可 见d-d电子跃迁(分别为O1到O3和T1到T3)和首个PE偏移至较高波数 (表3)。

由于γ-Fe2O3的局部八面体晶格存在缺陷,这些位置为FeO6八 面体提供了更大的扩展范围,导致Fe-O距离更大。因此,γ-Fe2O3 的配位场强度降低,使得观察到的谱带偏移至更高波数。

电子结构的比较和讨论

采用配位场理论对d5多电子系统(高自旋态下的5个未成对的 d电子)的能级进行计算,得出八面体对称的电子基态GS和受激 态O1到O5以及四面体对称的T1 到T5 [5]。基态设置为零(作为参照 点),因此,受激态呈现正能量值(图3)。

受激态O1、O2和O4以及T1、T2和T4的d-d电子跃迁取决于配位场 强度和电子之间相互作用参数B,可采用能量方程式进行定量表 征。O3和O5以及T3和T5的跃迁仅与参数B有关,能量值各不同,即 参数B(Fe-O键的共价度测量),因此,Fe3+八面体和Fe3+四面体具 有相同的值。



FeO6八面体的边缘耦合使得Fe-O-Fe形成约90°的角,并容许相 邻Fe3+离子之间未配对的d电子通过O2-配体发生协同作用。这种电 子耦合导致在光谱的可见区域内形成额外跃迁,称为PE[6],并与 FeO6八面体的d-d电子跃迁发生耦合,具体如下:

1. PE = O1 + O1
2. PE = O1+ O2
3. PE = O2+ O2
4. PE = O1+ O3
电荷位移跃迁,即在Fe3+氧多面体内电子从O2-配合体跃迁到 中心Fe3+原子内,有助于进一步了解Fe3+材料的电子结构。
首次高强度电荷位移跃迁(CT1)在35 000 cm-1区域形成了很 宽的吸收极值带,这可采用分子轨道(MO)理论进行计算获得, 本次电荷位移跃迁对显色来说至关重要[7]。达到最大吸收值的上 升段部分位于光谱的可见区域内,并为从20 000 cm-1开始的d-d电 子跃迁提供更多强度。
铁酸锌尖晶石中的电子跃迁

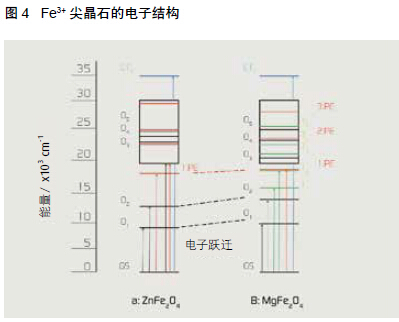

图4a中显示铁酸锌尖晶石的完整电子结构,该结构由受激态 O1到O5(d-d电子跃迁)和4个受激对(从第一次PE到第四次PE)组 成。d-d电子跃迁O1、O2和O3清晰可见,在吸收光谱中呈带状(图 2),并通过能量方程式,得出配位场强度 = 15 500 cm-1(O1和 O2计算结果的平均值),以及600 cm-1时的电子间相互作用参数B (从O3计算得出)。
在成对激发的情况下,用d-d电子跃迁O1和O2的吸收带进行计 算,确定吸收光谱中第一次和第三次PE的能量(表2)。
如上文简要讨论的那样,17 000~20 000 cm-1区域内吸收比较 陡和高强度上升是铁酸锌尖晶石显色的原因。参与跃迁(第二次 PE、O3、O4和O5)的高强度源自自旋-自旋相互作用的协同效果, 跃迁的概率。此外,上升至CT1(即第一次电荷跃迁)还提高了强 度。
约17 500 cm-1时的第一次PE(在吸收光谱中为明显肩峰)阻止 了吸收陡增,这不利于显色。
铁酸镁尖晶石中的不同电子跃迁
图4b中显示了铁酸镁尖晶石的电子结构,该结构也表示FeO4 四面体的T1~T5 d-d跃迁,因此,大量不同强度的电子跃迁都出现在 15 000 cm-1~25 000 cm-1区域。因此,吸收陡增情况,使颜色从黄 色变为棕色。
尽管两种尖晶石的d-d电子跃迁O3(只取决于B)具有相同的 能量,对应于铁酸锌尖晶石的O1、O2和第一次PE跃迁的短波位移 十分明显(表3)。
因为Mg2+和Fe3+离子各占铁酸镁尖晶石中50%的八面体位置, 且Mg2+离子半径约大出9%,所以这些位置的间隔距离比铁酸锌尖 晶石中的距离更大,因此Fe-O键的长度更大。这就导致铁酸镁尖 晶石(表3)的配位场强度较小,从而造成O1、O2和第一次PE的 短波位移(表3)。

γ-Fe2O3的电子结构大体上与铁酸镁尖晶石的电子结构相 似;然而,八面体d-d跃迁O1和O2以及第一次PE位于更短波长 位置(表3)。由于八面体晶格中有空位置,FeO6八面体有更 大的扩张空间,γ-Fe2O3中的配位场强度(12 650 cm-1对应镁 铁尖晶石中13 850 cm-1)。

由于所有尖晶石颜料的B值相似(从O3计算的结果为 600 cm-1),所以O1、O2和第一次PE跃迁的位移只取决于不 同的值。由于尖晶石晶格中独立的FeO4四面体对扩展效应 的响应较小,因此四面体d-d电子跃迁T1和T2的位置仅出现 适度的变化(见表3)。
参考文献
[1] Eisenoxidpigmente – die Entstehung der Farbe [Iron Oxide Pigments – the creation of colour], focus theme, FARBE UND LACK, Jan. 2014.
[2] Weiss A., Witte H., Kristallstruktur und chemische Bindung, Verlag Chemie, 1983.
[3] Wells A. F., Structural Inorganic Chemistry, Oxford, 1975.
[4] Krebs H., Grundzüge der Anorganischen Kristallchemie, En-ke Verlag, Stuttgart, 1968.
[5] Own calculations with the d5 energy matrices for Oh and Td symmetry.
[6] Sherman D. M., Physics and Chemistry of Minerals, 1985, Vol. 12, pp. 161–175.
[7] Duffy J. A., Bonding, Energy Levels and Bands in Inorganic Solids, John Wiley, New York, 1990.
[8] The absorption spectra were measured by the research group of Prof. Glaum, University of Bonn.
