超细高岭土打印出更不透明、更光亮的白色

2015/11/27 14:54:08| 次阅读| 来源欧洲涂料杂志| 作者ECJ

摘要：在水性柔版油墨中添加了这种高岭土后，在不降低不透明度或印刷浓度的前提下能优化TiO2含量。

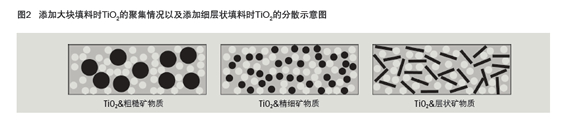

因此，当PVC为30%时，降低钛白粉用量，配制白色液体油墨，获得总体不透明度最佳还是有可能的。该方法已成功应用于高光/半光涂料，适当降低PVC含量，使用矿物填料优化钛白粉含量和不透明性（举例参见文献[5-8]）。据报道，与粗颗粒和块状颗粒相比，具有层状结构的细矿物颗粒（如高岭土）更加有效，具体效果见图2所示，这种层状颗粒可改善不透明度的原因在于TiO2 聚集体[9]较少，TiO2颗粒的吸收和粗糙效果[8]和TiO2颗粒可能被间隔，不过文献中对所述效果仍存在不同观点[10]。因此，本研究重点是使用超细高岭土优化高TiO2含量的水性柔版印刷油墨配方，旨在保持光泽和不透明度不变。

使用高岭土实现高光和良好的TiO2间隔作用

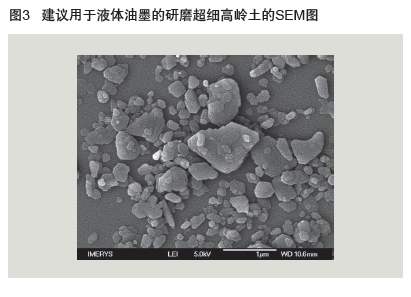

高岭土（或瓷土）是花岗岩石经过数百万年的分解，自然纯化而形成的一种铝硅酸盐矿物。通过一种"去粗"的控制工艺（仅少量颗粒粒径大于10 μm），可将高岭土进一步加工成所需要的细度（小于1 μm）。高岭土具有亲水性，在水性油墨中分散良好，而且通过其他加工方式，还可很好地分散在溶剂型油墨和清漆中。另一优点在于片状或层状结构；通过选择高岭土沉淀和加工方法，还可控制其粒径和长径比。矿产业主要按照颗粒的等效球径（esd），采用沉降法（基于斯托克斯定律）测量粒径分布情况。颗粒的形状影响所测得的粒径：在等效球径一定的情况下，高岭土的长径比越大，片状高岭土的尺寸就越大，而其厚度就越小，一般认为这是高岭土使用在油墨中的一大优点，因为在印刷过程中所有高岭土片状颗粒都可整齐排布。
