【环氧涂料】不断进步，更上一层楼一种新型助剂可同时提高多个关键的性能

2015/8/12 9:30:46| 次阅读| 来源欧洲涂料| 作者杰拉德·范德兰德(Gerald Vandezande)

摘要：为同时提高双组分环氧涂料的多个关键性能，研发出一种新型助剂。使用该助剂，柔韧性、附着性和耐腐蚀性都有所提高。在活化期和固化速度之间的平衡也有所改善。

耐腐蚀性增强和光泽度提高

耐腐蚀性试验结果如表6所示。值得注意的是，划痕处起泡等级分为2～8级，数字越大表示起泡的尺寸越大。如表6所示，显而易见，随着助剂含量的增加，涂层起泡密集度、锈迹类型、表面覆盖率、划痕处脱落程度都有所改善。试验样板照片如图6所示。采用20°标准光泽度测量法，测量冷轧钢板上涂层的光泽度。很显然，助剂的加入，大大提高了涂层的光泽度(见表7)。尽管没有进行平整度测定，但据目测，混合助剂大大提高了表面的平整度，也明显提高了鲜映性(DOI)。

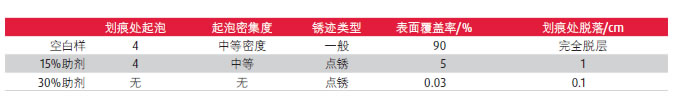

表6 根据ASTMB117，用醋酸丁酯作溶剂的1056腐蚀性检测结果

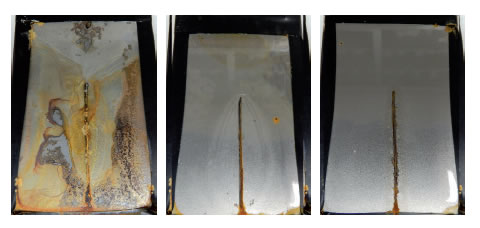

图6 盐雾检测结果

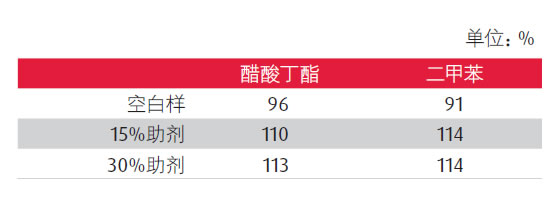

表7 使用两种不同溶剂时的光泽度(20°光泽)

配方中助剂可提供良好的柔韧性

试验结果超过了预期，最终得到了一种能延长活化期、缩短固化时间的助剂。该助剂可大大提高涂膜的柔韧性、抗冲击性、耐腐蚀性和附着力。另外，光泽度和鲜映性(DOI)也明显提高。该助剂既可添加到A组分，也可添加到B组分，以便调整A、B组分的容积大小，使两者达到最佳混合比例。该助剂配制简单易行，还可以提高诸如二甲苯或甲乙酮等“弱”溶剂的性能。

结果一览

»» 期望双组分环氧涂料能满足许多应用领域中高性能的要求。降低VOC含量也为大势所趋，但难度较大，因低分子量、低黏度树脂往往使得涂膜变脆。
»» 过去开发的助剂往往在提高某一种性能的同时会降低其他性能。因此，开发了一种新型助剂，试图同时提高几种关键性能。
»» 试验结果显示，加入新型助剂后，柔韧性、附着力和耐腐蚀性都得到了改善。在某些情况下，该助剂延长了活化期，还能稍稍缩短固化时间。

致谢

本文是在美国南加利福尼亚州格林维尔市埃萨克斯化学公司(Ethox Chemicals)合作支持下完成的。

本文系作者授权中国涂料网发表，并经中国涂料网编辑，未经允许不得转载，如需转载请联系chinacoatingnet@vip.163.com
