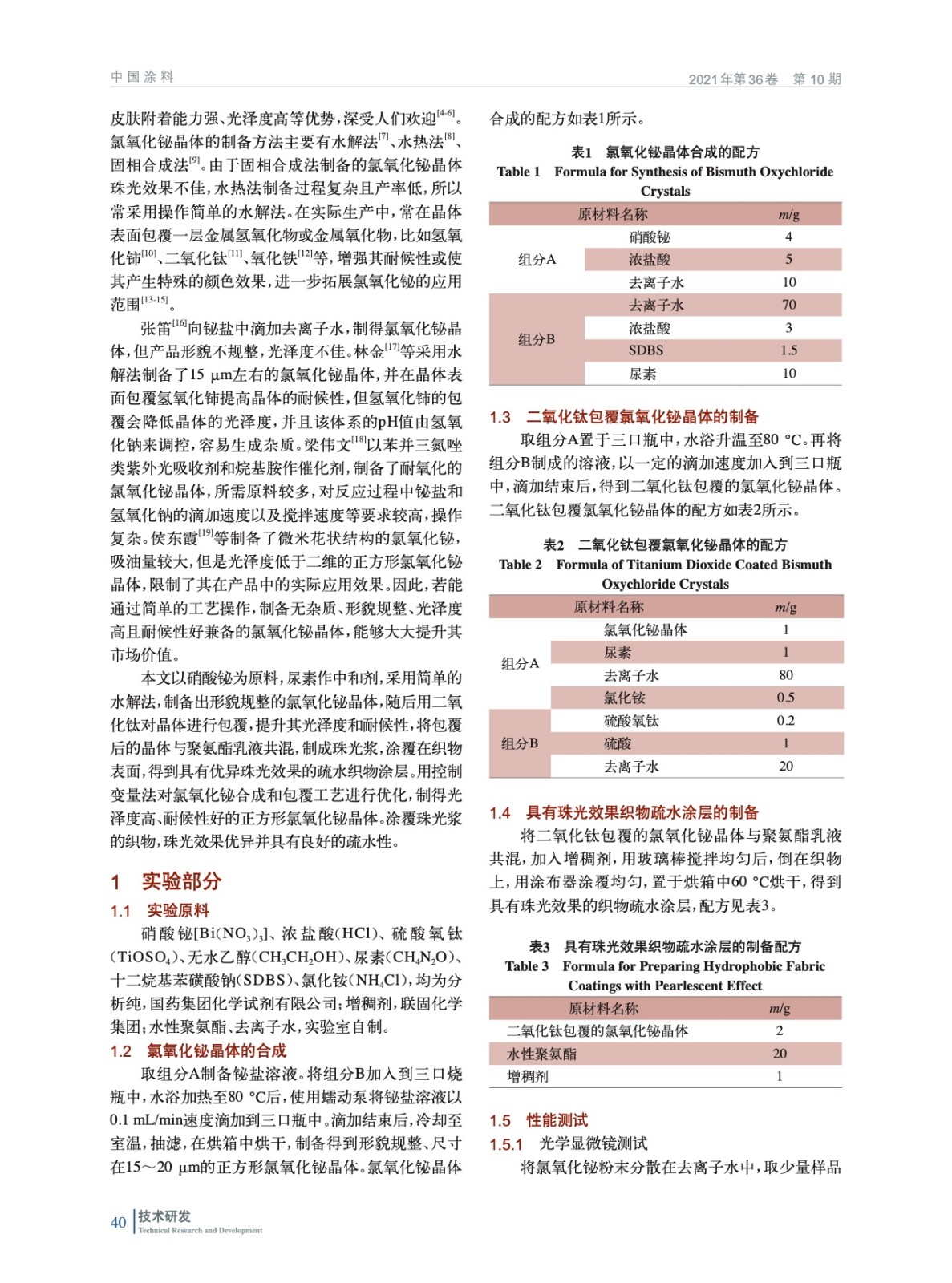

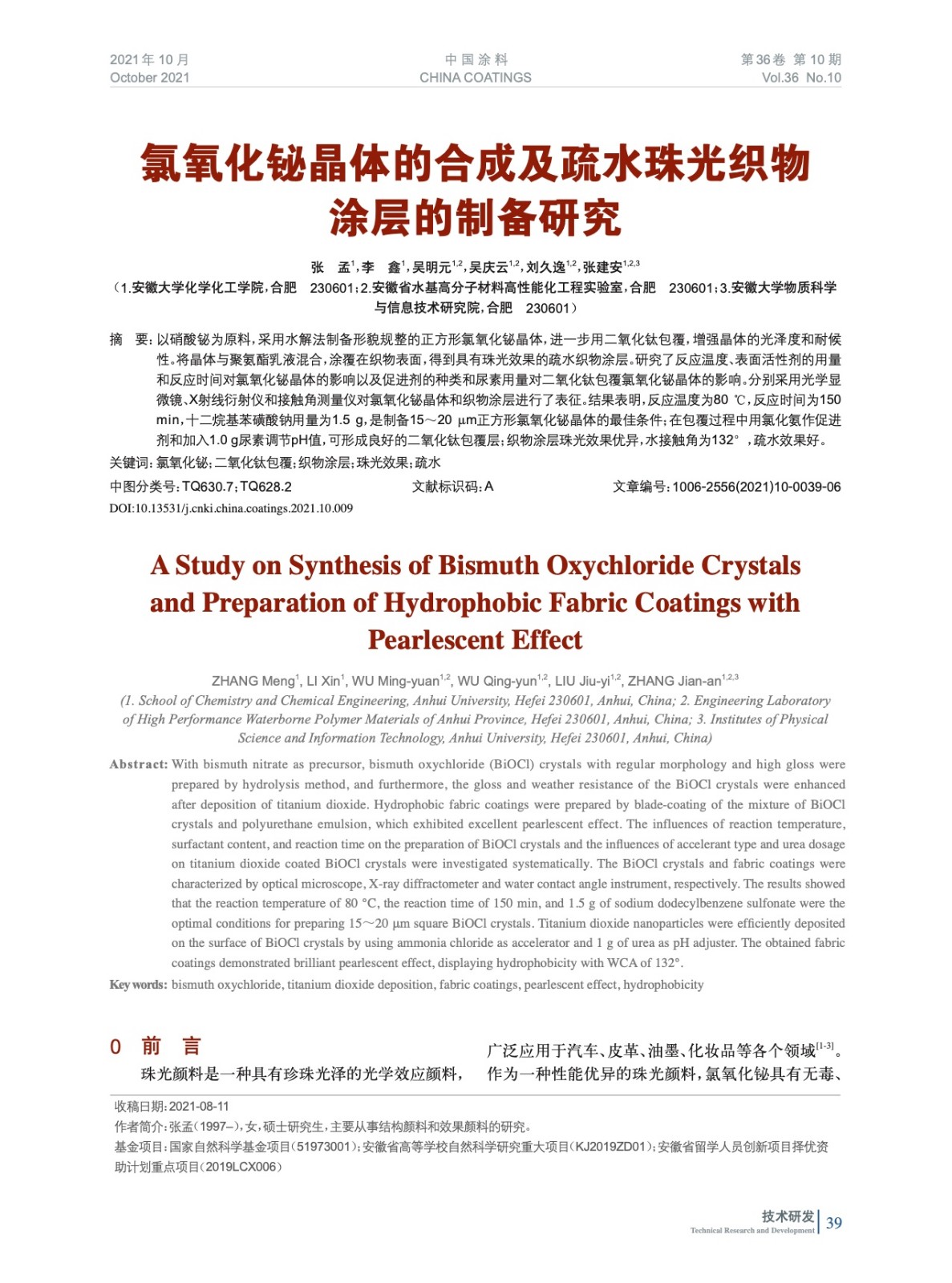

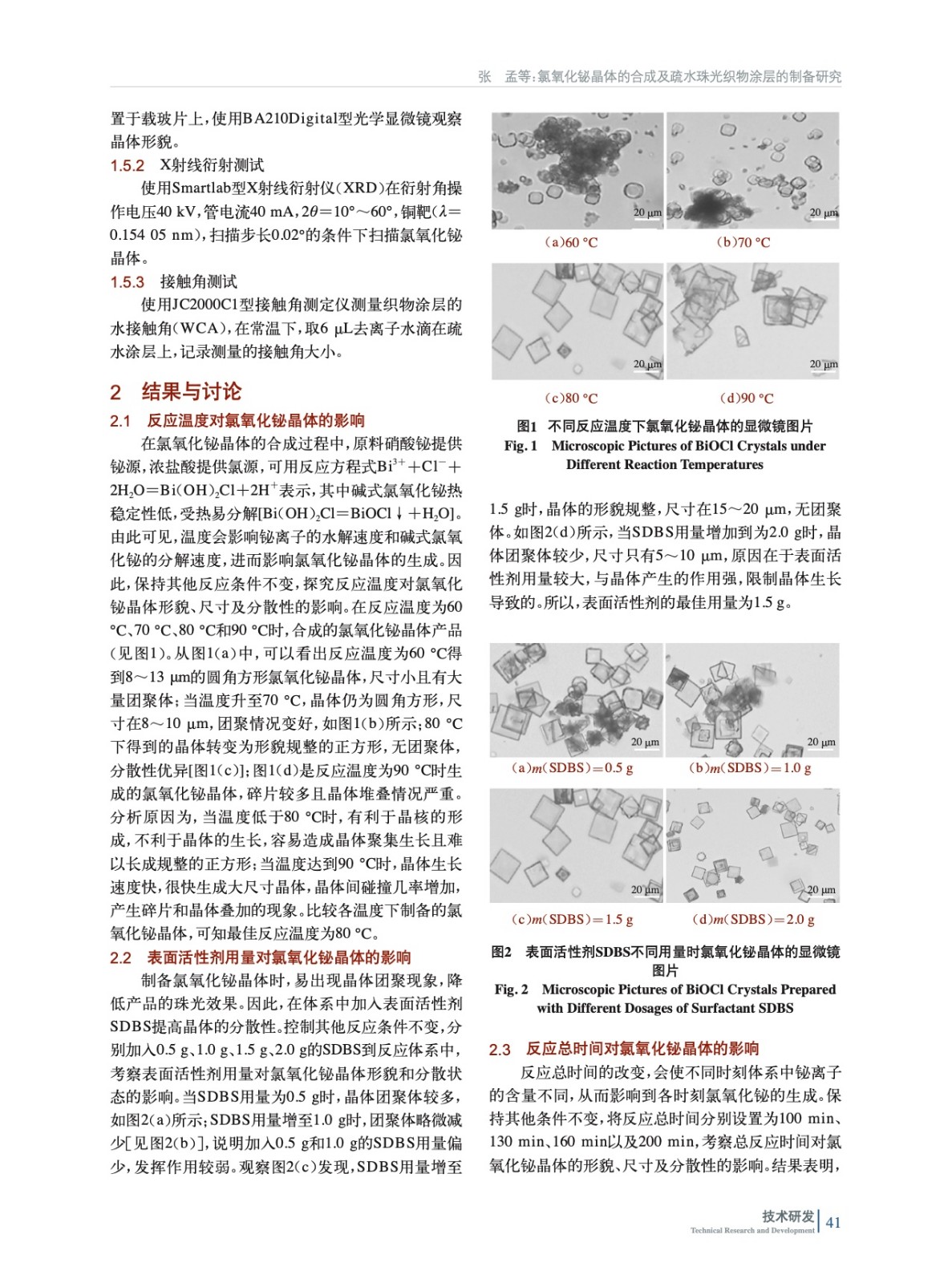

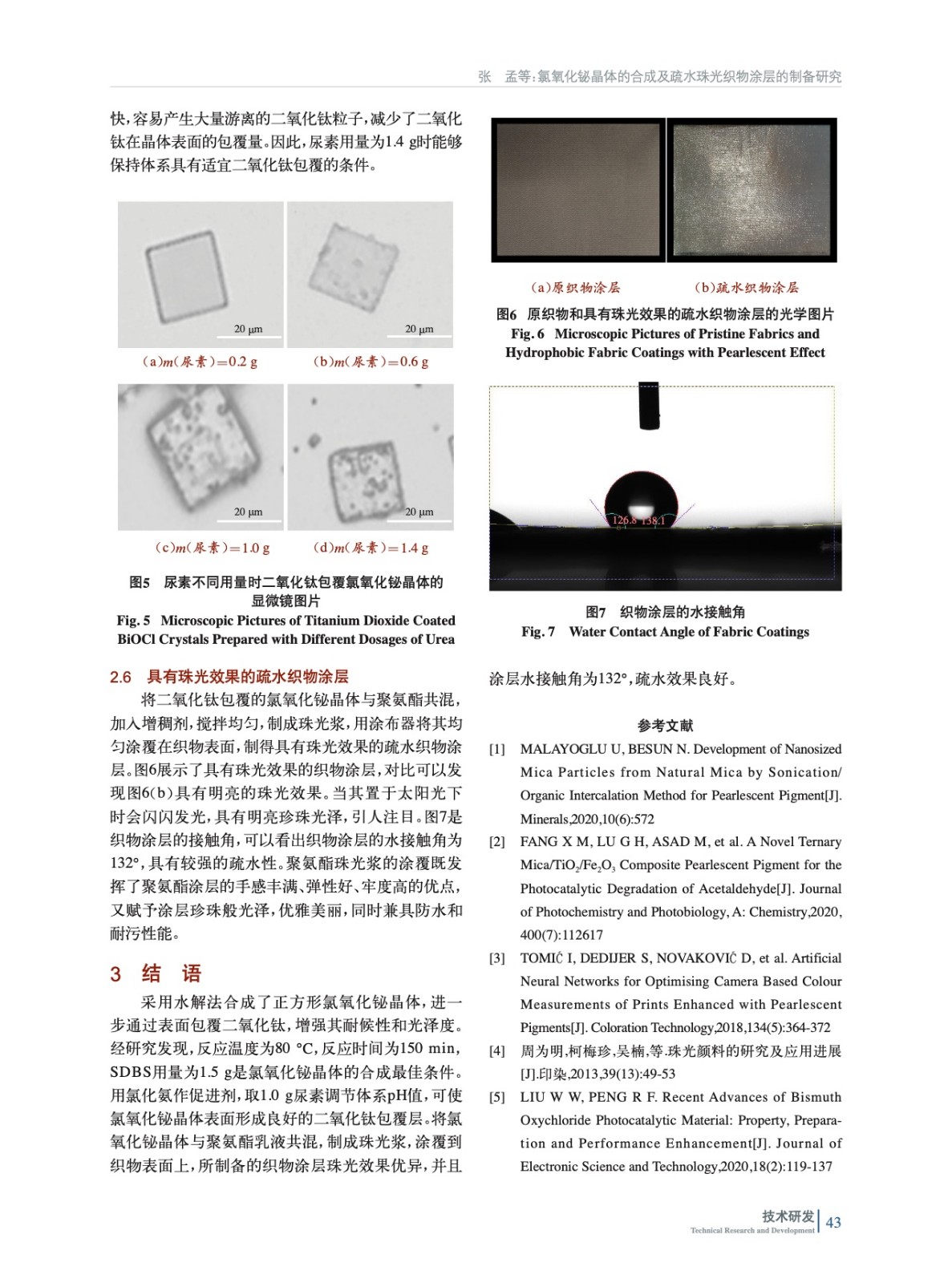

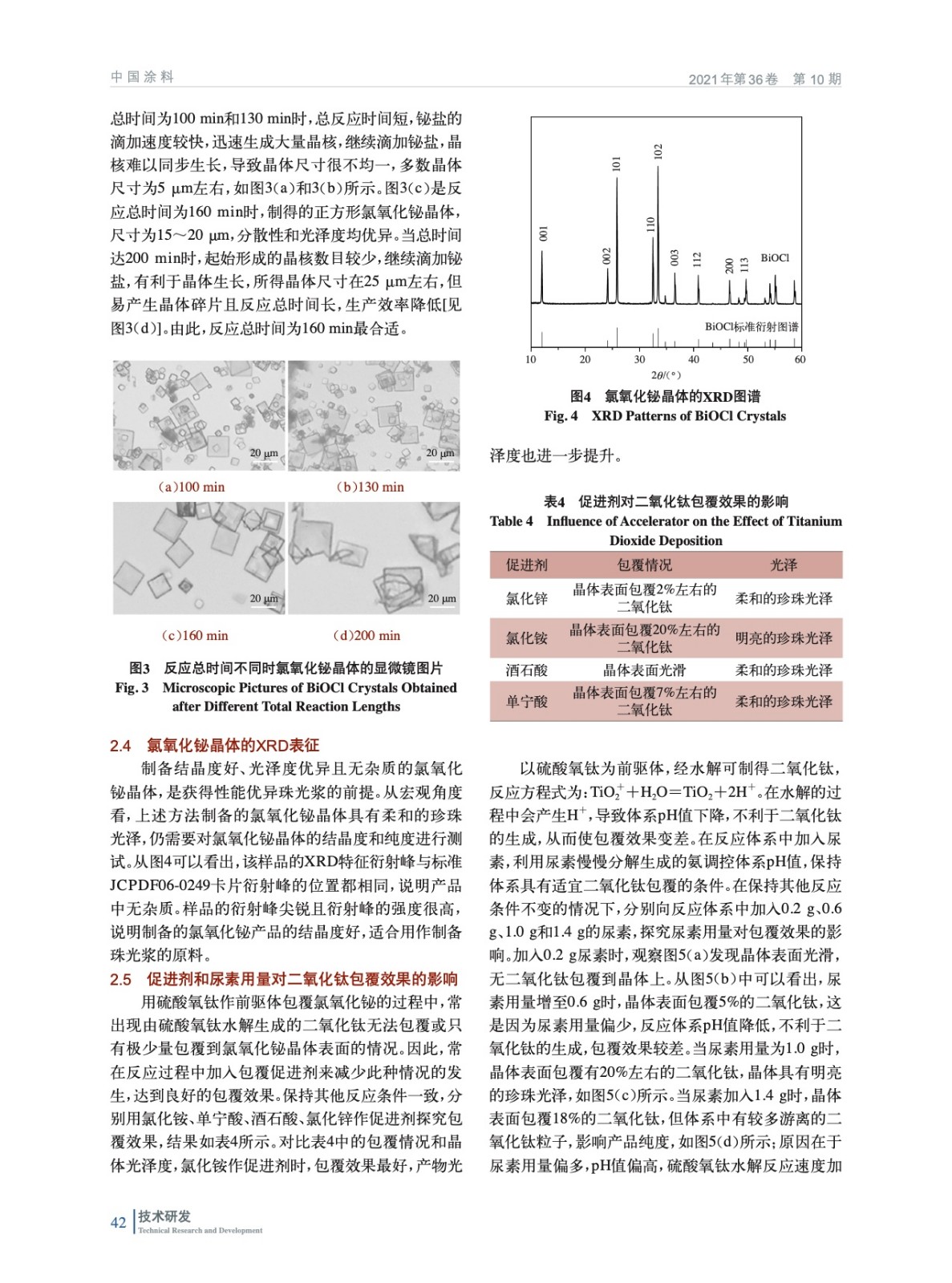

摘要：以硝酸铋为原料，采用水解法制备形貌规整的正方形氯氧化铋晶体，进一步用二氧化钛包覆，增强晶体的光泽度和耐候性。将晶体与聚氨酯乳液混合，涂覆在织物表面，得到具有珠光效果的疏水织物涂层。研究了反应温度、表面活性剂的用量和反应时间对氯氧化铋晶体的影响以及促进剂的种类和尿素用量对二氧化钛包覆氯氧化铋晶体的影响。结果表明，反应温度为80 ℃，反应时间为150 min，十二烷基苯磺酸钠用量为1.5 g，是制备15～20 μm正方形氯氧化铋晶体的最佳条件；在包覆过程中用氯化氨作促进剂和加入1.0 g尿素调节pH值，可形成良好的二氧化钛包覆层；织物涂层珠光效果优异，水接触角为132°，疏水效果好。
