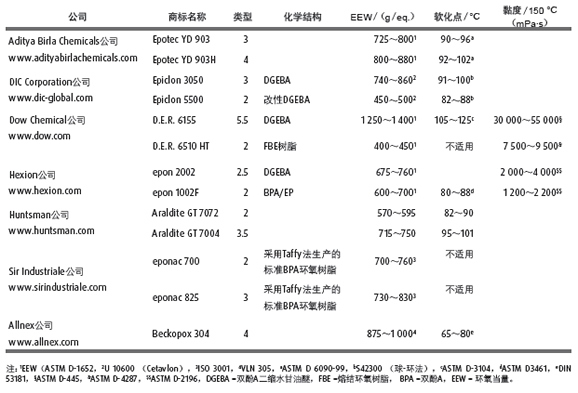

环氧树脂涂料具有极佳的耐化学性和耐机械性，在金属表面附着力良好。然而，缺点是其易发生光氧化反应，因此不能在户 外使用。下表是具有防腐性能的固体环氧树脂的汇总。

粉末涂料从原材料到加工过程都十分环保。本文介绍了几种环 氧树脂，用于粉末涂料能提供理想的防腐性能。此外，还非 常适合用于厚涂层涂料配方。防腐底漆，如环氧富锌粉末底漆， 是最主要的应用领域。大多数环氧底漆上面均可用液体涂料或其 他粉末涂料作为面漆。

理论上，环氧树脂的官能度是按照聚合物每一端有一个环氧 乙烷端基计算的。因此，以环氧当量（EEW）为基准，可以很容易地将环氧树脂分为1 型、2 型等环氧树脂。数字表示聚合物的环氧 乙烷端基之间的重复链节数。对于环氧粉末涂料，主要使用2 型 和3 型环氧树脂（固体环氧树脂）。比如，在2 型、3 型环氧树脂 中添加4 型环氧树脂可增加柔韧性。这是因为该数值越高，聚合 物主链就越长、环氧乙烷端基之间的分子量就越大。Erichsen 杯突 值可高达6 mm。

一个比较特殊的用途是在管道表面涂装熔结环氧（FBE）粉末 涂料：固化剂是具有超高羟值的酚醛树脂，适用于2型特种环氧树 脂（表中第7种或第10种树脂）。

涂料性能

固化剂的选择和组合决定了涂料的防护性能。根据所采用 的固化体系，环氧树脂固化可形成均聚物或杂聚物，或者同时形 成这两种聚合物。均聚物来自单组分配方，例如，用DICY（双氰 胺）作促进剂，环氧树脂的自聚合。杂聚物来自双组分配方，采 用酚醛树脂或环氧胺加成物作为固化剂。均聚物的涂层较脆，且 未反应的固化剂对防腐性能产生不利影响：极易吸水。杂聚物是 固化剂简单加成聚合的产物，最适合用于厚涂层涂料，因为在固 化过程中未放出小分子，这和缩聚反应一样。完全固化需要的量 符合化学计量法则。环氧与酚醛类固化剂交联时防腐性能最佳。

然而，使用促进剂（如咪唑类）可以按要求定制固化方案： 可以选择在120 ℃进行低温烘干。选择合适的促进剂可以确保在 最合适的时间内完成固化。

供应商提供的许多母料都是采用聚丙烯酸酯流平剂或促进 剂，或同时使用这两种产品预制而成。与未经改性的树脂拼用是 一个良好的起点，可根据对配制涂料所要求的固化条件和最终性 能，确定最佳用量。显然，配方设计师面临的挑战是要制定自身 的测试方案，才能用自己的一套测试方法对各种产品的性能进行 比较。

参考文献

David M. Howell, Powder Coatings: The Technology, Formulation and Application of Powder Coatings, VCI Wiley

YouTube Videos关键词：管道用FBE粉末涂料

以上综述由涂料科学实验室的奠基人Christina Kremers博士提 供。涂料科学实验室旨在为涂料行业的整个工艺过程提供实验室 配方和放大试验服务、检验/见证服务、咨询/故障排除、工艺优 化以及可行性研究。

联系人

Christina Kremers博士

www.coatings-science-lab.de

contact@coatings-science-lab.de

电话：+49 202 94600850
