中国涂料网

中国涂料 > 欧洲涂料杂志中文版 > ECJ报道

超细高岭土 打印出更不透明、更光亮的白色

2015/11/27 14:54:08| 次阅读| 来源欧洲涂料杂志| 作者ECJ

摘要:在水性柔版油墨中添加了这种高岭土后,在不降低不透明 度或印刷浓度的前提下能优化TiO2含量。

考察超细高岭土的不透明度优势的同时,也要检测光泽。图 6显示增加TiO2浓度时20°光泽降低情况。同时,在给定的TiO2浓度 下,高岭土含量增加也会使光泽降低。这两种现象都可通过印刷 层表面的微粗糙颗粒解释见图7。然而,高岭土的超细尺寸和层 状结构可极大降低粗糙度,可减少光泽的降低幅度。使用高岭土 颗粒物,粗糙度为60~70 nm,可证实以上结论,这类似于使用Surfoptic SIRS75反射计测得的高TiO2配方的粗糙度。因此,添加研 磨超细高岭土和低TiO2含量的配方,光泽与具有高TiO2含量的配方 光泽不相上下。

超细高岭土

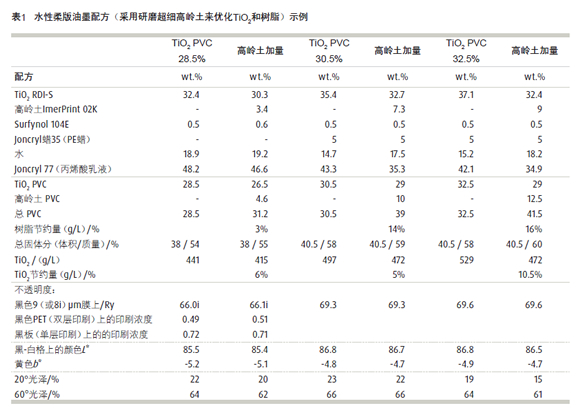

表1显示按照上述PVC梯度研究的两种配方及一种其它配方 (降低TiO2含量和高岭土)时印刷光泽和浓度的优化示例。这些 示例以图示的方式展示使用研磨超细高岭土的典型重新设计的配 方,不但可节省TiO2和树脂用量,同时还可保持相同的不透明度、 合格的印刷光泽及最小的颜色变化(白度L *和黄度b *)。用一台 实验室用Flexiproof 100仪器,同时在黑色聚酯底材和黑色板上印 刷TiO2含量减少的配方。该配方的印刷浓度较高(即黑色部分较 多,意味着油墨的白色遮盖力低-这是由于两种配方中TiO2含量低 所造成),需要在聚酯基材上涂装两层才能达到合格的印刷浓度/ 白度。然而,整体而言,用手持式涂覆棒涂装观察到的的高岭土 的不透明性优势,可在柔版印刷上再现出来,其印刷浓度与采用 含有高岭土和减少TiO2含量的重制配方的印刷浓度类似。

TiO2和高岭土颗粒在印刷油墨层中分布的研究

超细高岭土

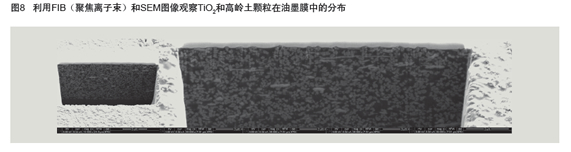

在给定TiO2含量的情况下,添加高岭土后的不透明度得到改 善,部分归因于吸收和粗糙度的提高,这在前面有光涂料中也得 到印证[8],也与TiO2颗粒稀释和TiO2颗粒被片状超细高岭土间隔有 关。在含TiO2和超细高岭土的印刷层的断面FIB(聚焦离子束)图可看到这种效果。印刷层的断面SEM分析清晰地显示油墨膜中大 量的TiO2颗粒(灰色小颗粒近似圆形),颗粒之间被挤压得十分紧 密。然而,层状高岭土似乎并没有使TiO2颗粒强制附聚(即便对于 较大的高岭土来说也是如此)。由于TiO2颗粒可分布在片状高岭土 上面或下面,不会造成任何额外的密集)。需要对干印刷层中的 TiO2的分布进行更详细的分析,以定量确定该效果。下一步的研究 任务是要确定高岭土是否比其他填料更能达到真正的散射效果和 更低的附凝聚现象。

往期推荐
