改善低温性能

图5和图6表明，室温(25 ℃)下T剥离结果和搭接剪切结果，均较低温环境(-40 ℃)下的性能提高更大。胶黏剂在汽车和航空等工业领域使用时，要求在-40 ℃的气温下能保持良好的性能，这可以通过在环氧配方中加入较低玻璃化温度的活性液态聚合物(TgRLP)来实现。

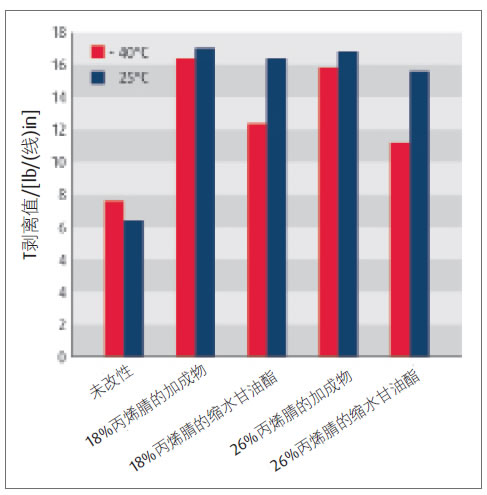

图5 含有15份(份/100份环氧)端环氧基丁腈橡胶的单组分环氧胶黏剂的T剥离值

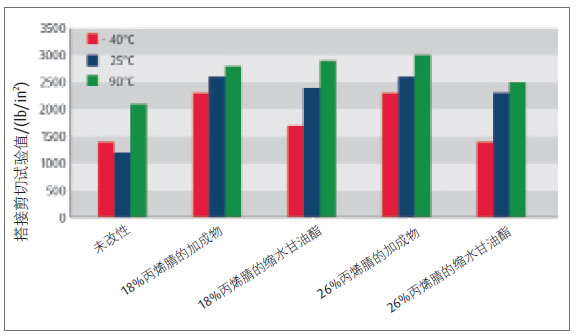

图6 加入含15份(份/100份橡胶)端环氧基丁腈橡胶的单组分环氧胶黏剂的搭接剪切试验结果

含有少量或未结合丙烯腈的RLP，玻璃化温度较低，但不能和环氧树脂混溶，贮存中会形成加成物，分离成两相。美国专利7847026[7]详述了一种新的加成物合成方法，这种加成物能与玻璃化温度为-80 ℃的端羧基聚丁二烯(CTB)相容，用于改善低温性能。

按照环氧树脂化学当量，将端羧基聚丁二烯与含 26%丙烯腈的端羧基丁腈橡胶按1∶1比例混合，并按照前文所示的步骤进行合成，便形成了端羧基聚丁二烯 (CTB)和端羧基丁腈橡胶(CTBN)的嵌段共聚物，与双酚 A二缩水甘油醚环氧连接，并以环氧基封端。

该加成物在常温贮存1 a后未出现相分离现象。在 25 °C和-40 °C下，CTB与CTBN的加成物在配制后的初期，其粘接强度很高，常温下贮存3个月左右后，实际粘结强度还有所增加。

将该加成物配制成橡胶添加量为15份(份/100份树脂)的单组分环氧胶黏剂，常温贮存3个月后，根据 ASTM-D1876，对其在电镀锌钢上进行T剥离强度试验。试验结果如图7所示。与传统的26%丙烯腈端羧基丁腈橡胶环氧加成物相比，在环氧加成物中加入CTB，在电镀锌钢上的T剥离强度增加300%以上。这是低温环境下胶黏剂增加韧性的一大进步。

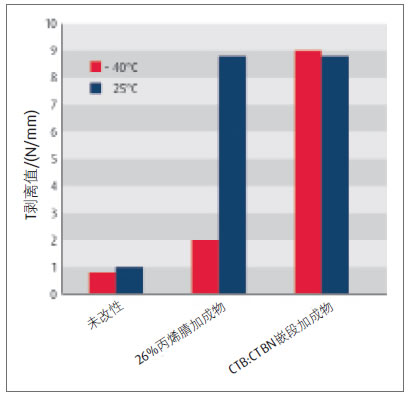

图7 含有15份(份/100份橡胶)CTB-CTBN加成物的单组分环氧胶黏剂的T剥离试验结果
